Пол (левый) — HITACHI ZR950JC

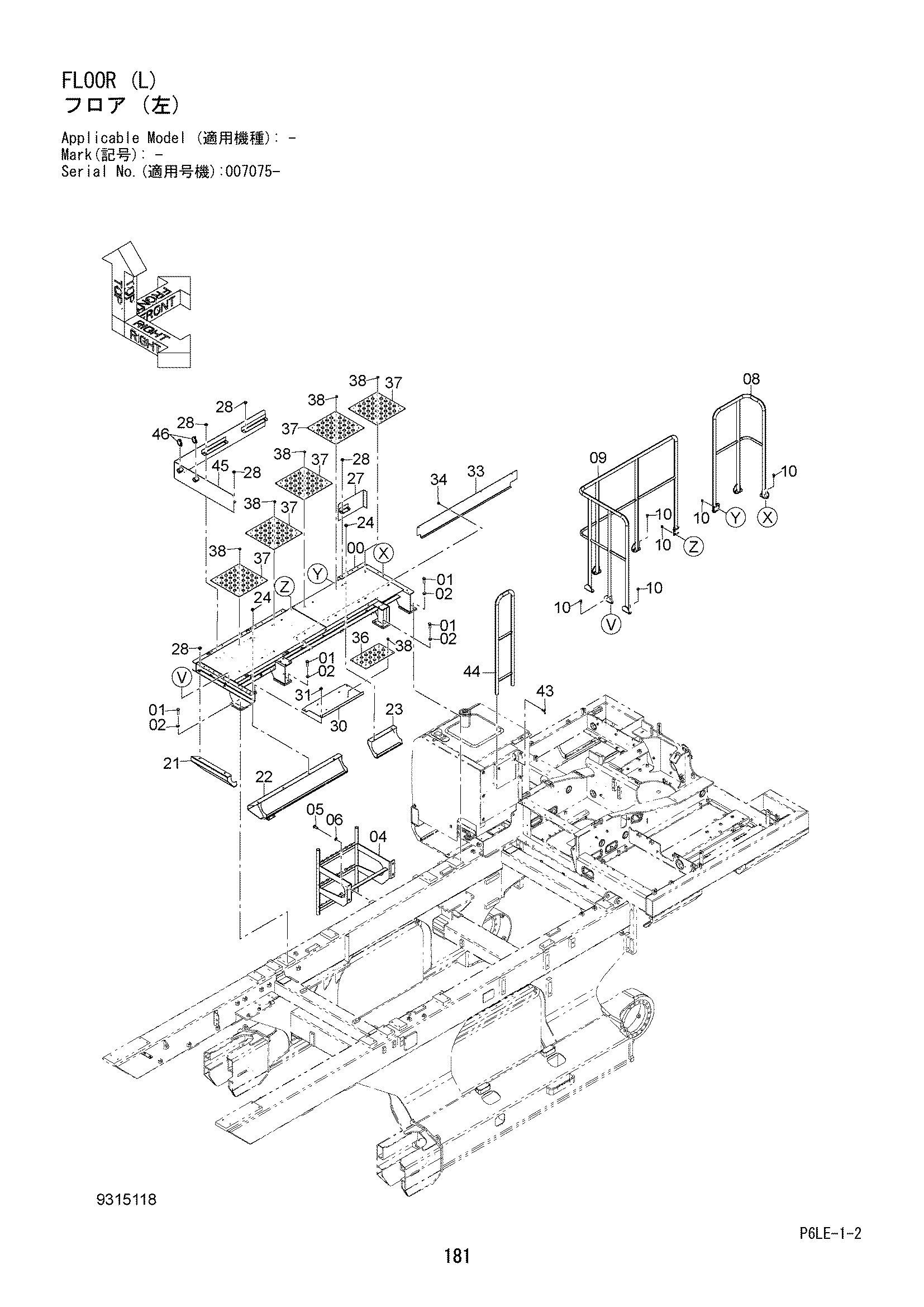

Заводская схема «Пол (левый)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010977 | Пол | 1 |
| 01 | J921650 | Болт | 8 |
| 02 | J222016 | Шайба | 8 |
| 04 | 7050994 | Ступень | 1 |
| 05 | J921640 | Болт | 4 |
| 06 | J222016 | Шайба | 4 |
| 08 | 7058805 | Поручень | 1 |
| 09 | 7058806 | Поручень | 1 |
| 10 | J271030 | Болт с шайбой | 18 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 21 | 8119570 | Крышка | 1 |
| 22 | 7057641 | Крышка | 1 |
| 23 | 8119571 | Крышка | 1 |
| 24 | J281025 | Болт с шайбой | 8 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 27 | 8107219 | Пластина | 1 |
| 28 | J281025 | Болт с шайбой | 9 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 8115063 | Пол | 1 |
| 31 | J281025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 33 | 3109146 | Крышка | 1 |
| 34 | J271025 | Болт с шайбой | 4 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 3092334 | Крышка | 1 |
| 37 | 3091337 | Крышка | 5 |
| 38 | J271020 | Болт с шайбой | 24 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 43 | M361025 | Болт винг | 2 |
| 44 | 8122348 | Поручень | 1 |
| 45 | 6026895 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
