Питатель (2/7) — HITACHI ZR950JC

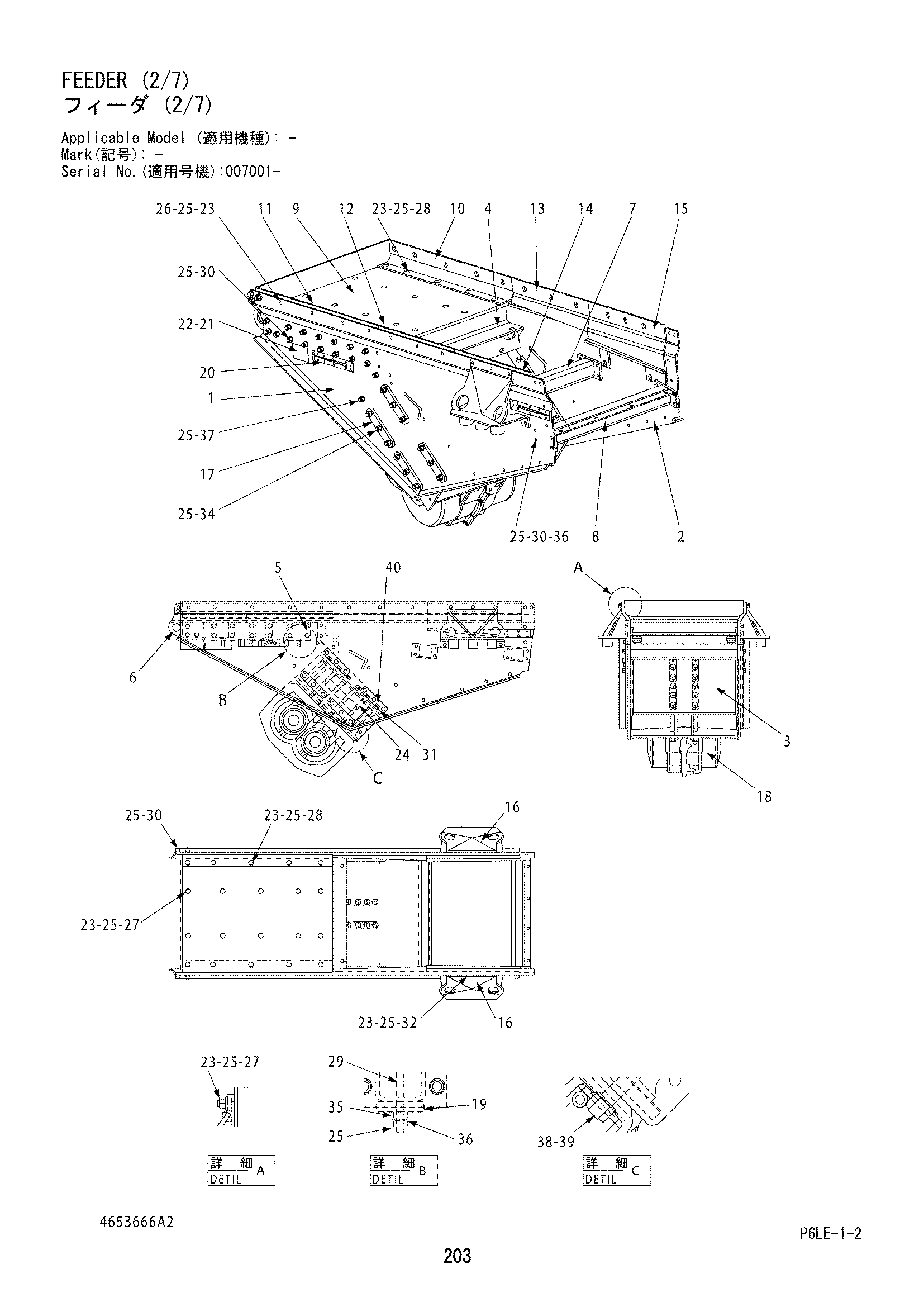

Заводская схема «Питатель (2/7)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653666 | Питатель (2/7) | 1 | |
| 1 | N11901545 | Пластина боковой | 1 |
| 2 | N11901546 | Пластина боковой | 1 |
| 3 | 934700 | Балка | 1 |
| 4 | 935034 | Беам опора | 1 |
| 5 | 935019 | Беам крестовина | 3 |
| 6 | 578835 | Направляющая пружины | 1 |
| 7 | 577938 | Беам крестовина | 1 |
| 8 | 577939 | Беам крестовина | 1 |
| 9 | 934915 | Пластина веар | 1 |
| 10 | 935071 | Пластина веар | 1 |
| 11 | 935072 | Пластина веар | 1 |
| 12 | 935145 | Пластина веар | 1 |
| 13 | 935144 | Пластина веар | 1 |
| 14 | 940592 | Пластина веар | 1 |
| 15 | 940595 | Пластина веар | 1 |
| 16 | 935175 | Направляющая пружины | 2 |
| 17 | 936434 | Деталь фастенинг | 8 |
| 18 | MM0224128 | Вибратор | 1 |
| 19 | 936507 | Шайба | 6 |
| 20 | N11903498 | Стиккер | 4 |
| 23 | 930079 | Втулка | 34 |
| 24 | 936544 | Шток | 12 |
| 25 | 704203927160 | Стопорная гайка | 108 |
| 26 | 704501392100 | Болт с внутренним шестигранником | 16 |
| 27 | 704501392200 | Болт с внутренним шестигранником | 12 |
| 28 | N01551176 | Болт с внутренним шестигранником | 10 |
| 29 | N01550401 | Болт с внутренним шестигранником | 6 |
| 30 | 704201370000 | Болт | 52 |
| 31 | 938842 | Деталь фастенинг | 4 |
| 32 | 704201420000 | Болт | 2 |
| 34 | 704106110000 | Болт | 24 |
| 35 | 704202270000 | Гайка | 6 |
| 36 | N01633017 | Шайба | 22 |
| 37 | 704201310000 | Болт | 4 |
| 38 | 406300555250 | Шайба | 12 |
| 39 | 704203927240 | Стопорная гайка | 12 |
| 40 | 704202420000 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
