Топливный насос — HITACHI ZR950JC

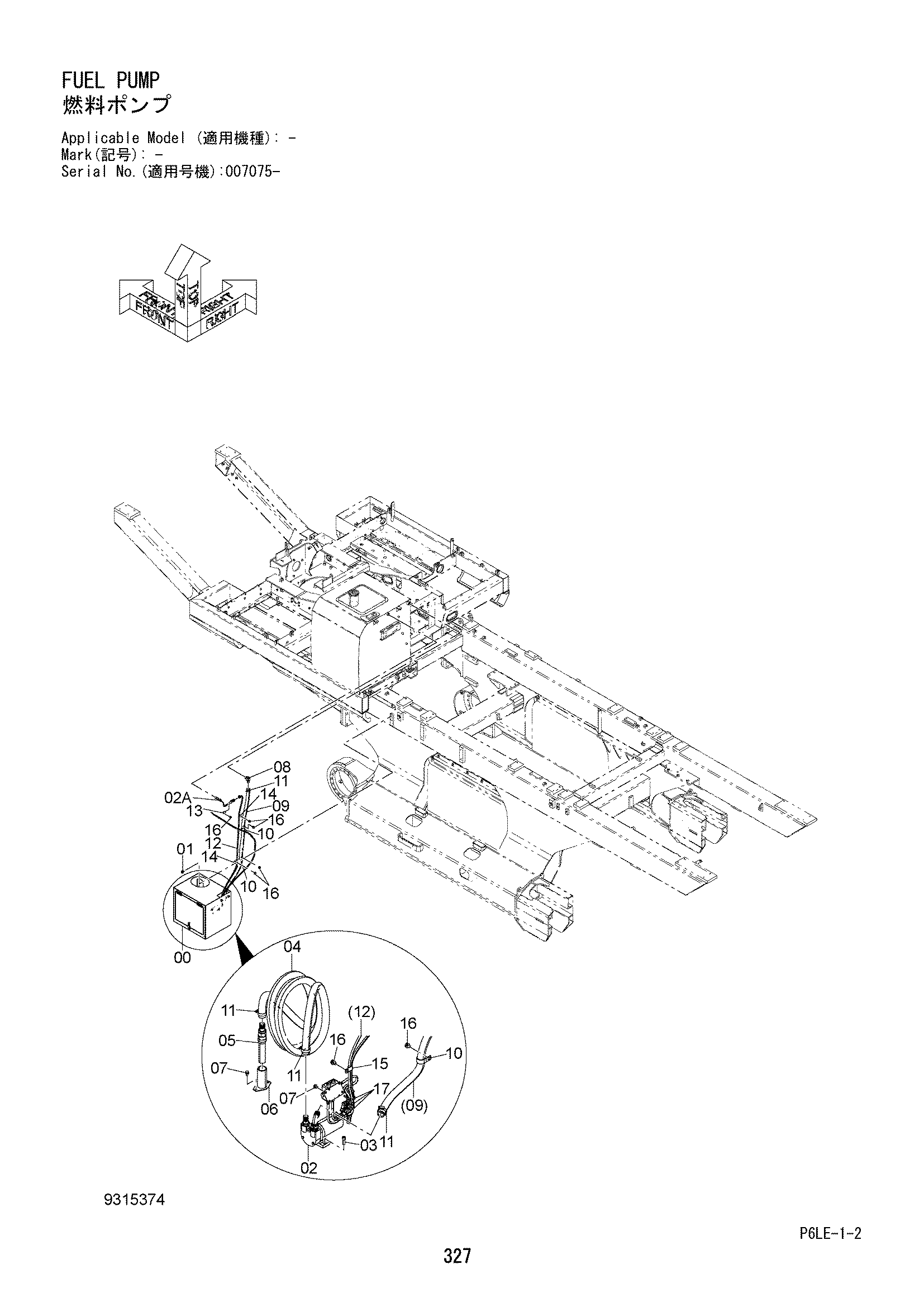

Заводская схема «Топливный насос» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027840 | Короб | 1 |
| 01 | J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 4641309 | Насос | 1 |
| 02A | 4678872 | Выключатель уровень | 1 |
| 03 | J781030 | Болт с внутренним шестигранником | 2 |
| 04 | 4647605 | Шланг | 1 |
| 05 | 4641263 | Сетчатый фильтр | 1 |
| 06 | 9765357 | Трубка | 1 |
| 07 | J260816 | Болт с шайбой | 4 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4662313 | Угловой штуцер | 1 |
| 09 | 4647604 | Шланг | 1 |
| 10 | 4190264 | Зажим | 3 |
| 11 | 4505243 | Хомут шланга | 4 |
| 12 | 4714641 | Жгут проводов | 1 |
| 13 | 4355515 | Кронштейн | 1 |
| 14 | 4190272 | Зажим | 2 |
| 15 | 4208479 | Зажим | 1 |
| 16 | J271020 | Болт с шайбой | 7 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
