Таил крышка — HITACHI ZR950JC

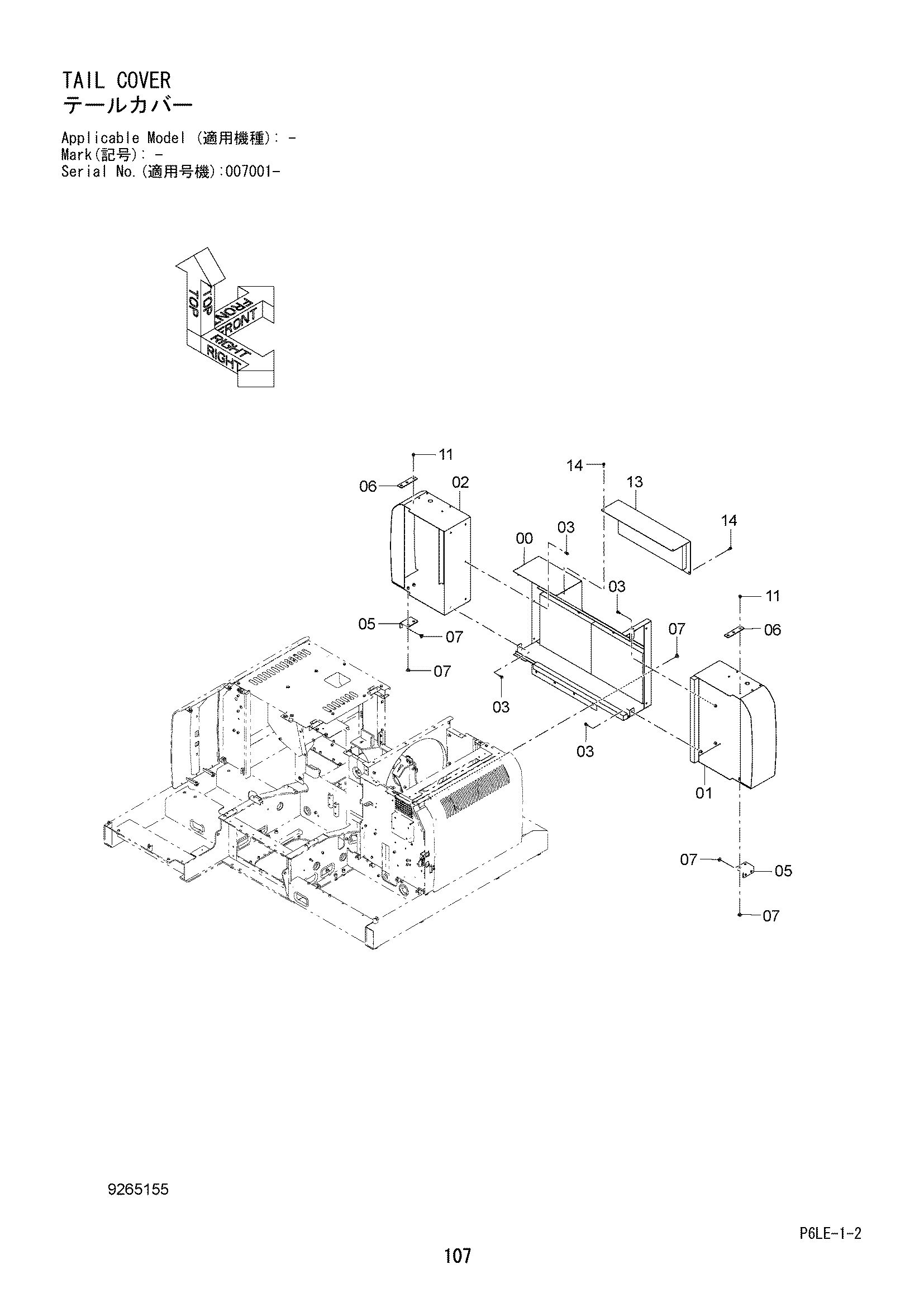

Заводская схема «Таил крышка» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105555 | Крышка | 1 |
| 01 | 8105556 | Крышка | 1 |
| 02 | 6024745 | Крышка | 1 |
| 03 | J271030 | Болт с шайбой | 10 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4656518 | Кронштейн | 2 |
| 06 | 4656519 | Пластина | 2 |
| 07 | J281025 | Болт с шайбой | 12 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 11 | J271030 замена: J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 8109000 | Крышка | 1 |
| 14 | J271030 | Болт с шайбой | 5 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
