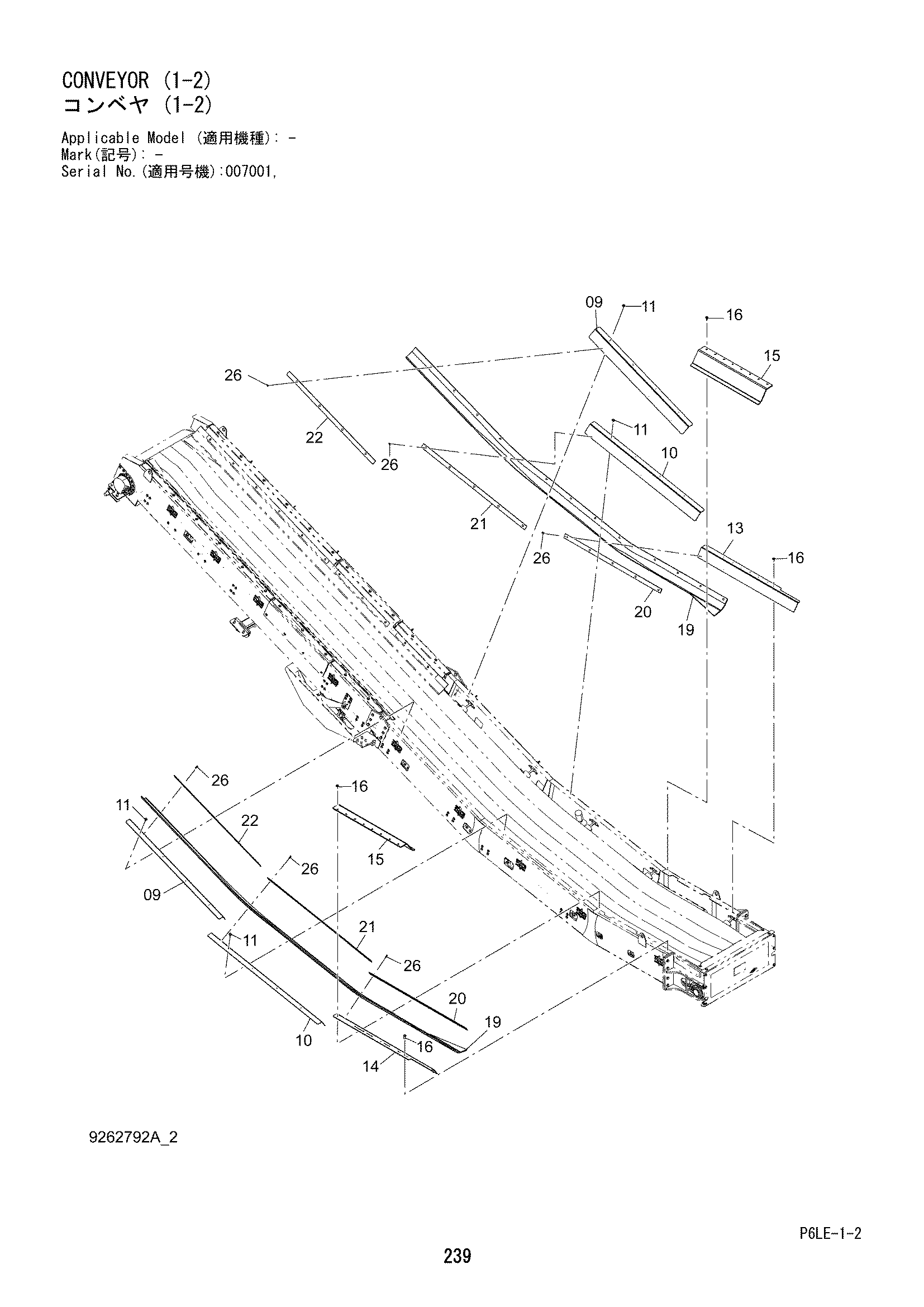

Конвейер (1-2) — HITACHI ZR950JC
Заводская схема «Конвейер (1-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 8104627 | Скирт | 2 |
| 10 | 8104626 | Скирт | 2 |
| 11 | J281030 | Болт с шайбой | 16 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 8104624 | Скирт | 1 |
| 14 | 8104625 | Скирт | 1 |
| 15 | 4652626 | Защитный кожух | 2 |
| 16 | J281040 | Болт с шайбой | 16 |
| 16A | J901040 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 19 | 3108119 | Резиновая прокладка | 2 |
| 20 | 4652614 | Штанга плоский | 2 |
| 21 | 4652613 | Штанга плоский | 2 |
| 22 | 4652612 | Штанга плоский | 2 |
| 26 | 4432554 | Болт флусх | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
