Конвейер (2-1) — HITACHI ZR950JC

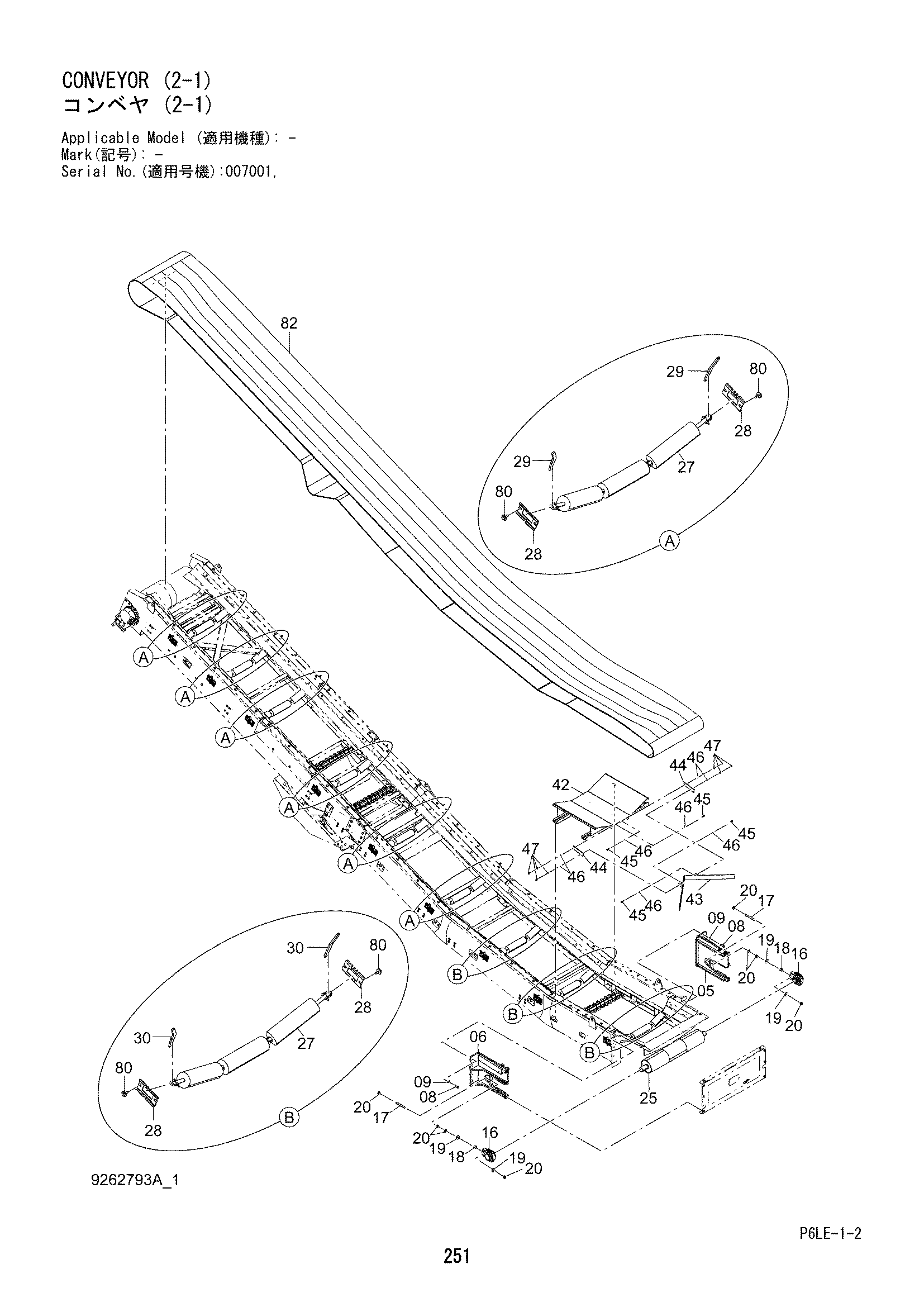

Заводская схема «Конвейер (2-1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 7050463 | Рама таил | 1 |
| 06 | 7050464 | Рама таил | 1 |
| 08 | J921660 | Болт | 8 |
| 09 | J222016 | Шайба | 8 |
| 16 | 4652643 | Подшипник. блок | 2 |
| 17 | 4654335 | Болт регулировочный | 2 |
| 18 | 4652757 | Втулка | 2 |
| 19 | 4652647 | Шайба | 4 |
| 20 | 4359107 | Гайка | 8 |
| 25 | 7050466 | Шкив таил | 1 |
| 27 | 4650931 | Ролик | 9 |
| 28 | 3104950 | Механизм натяжения | 18 |
| 29 | 4652636 | Рычаг | 12 |
| 30 | 4654332 | Держатель | 6 |
| 42 | 7050490 | Опора | 1 |
| 43 | 8074609 | Отвал | 1 |
| 44 | 4652608 | Тяга | 2 |
| 45 | J901035 | Болт | 4 |
| 46 | A590110 | Плоская шайба | 8 |
| 47 | J950010 | Гайка | 8 |
| 80 | J281030 | Болт с шайбой | 36 |
| 80A | J901030 | Болт | 1 |
| 80B | 4486055 | Шайба | 1 |
| 82 | 4708444 замена: 4708445 | Ремень | 1 |
| 82 | 4708445 | Ремень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
