Боковой конвейер трубопроводы — HITACHI ZR950JC

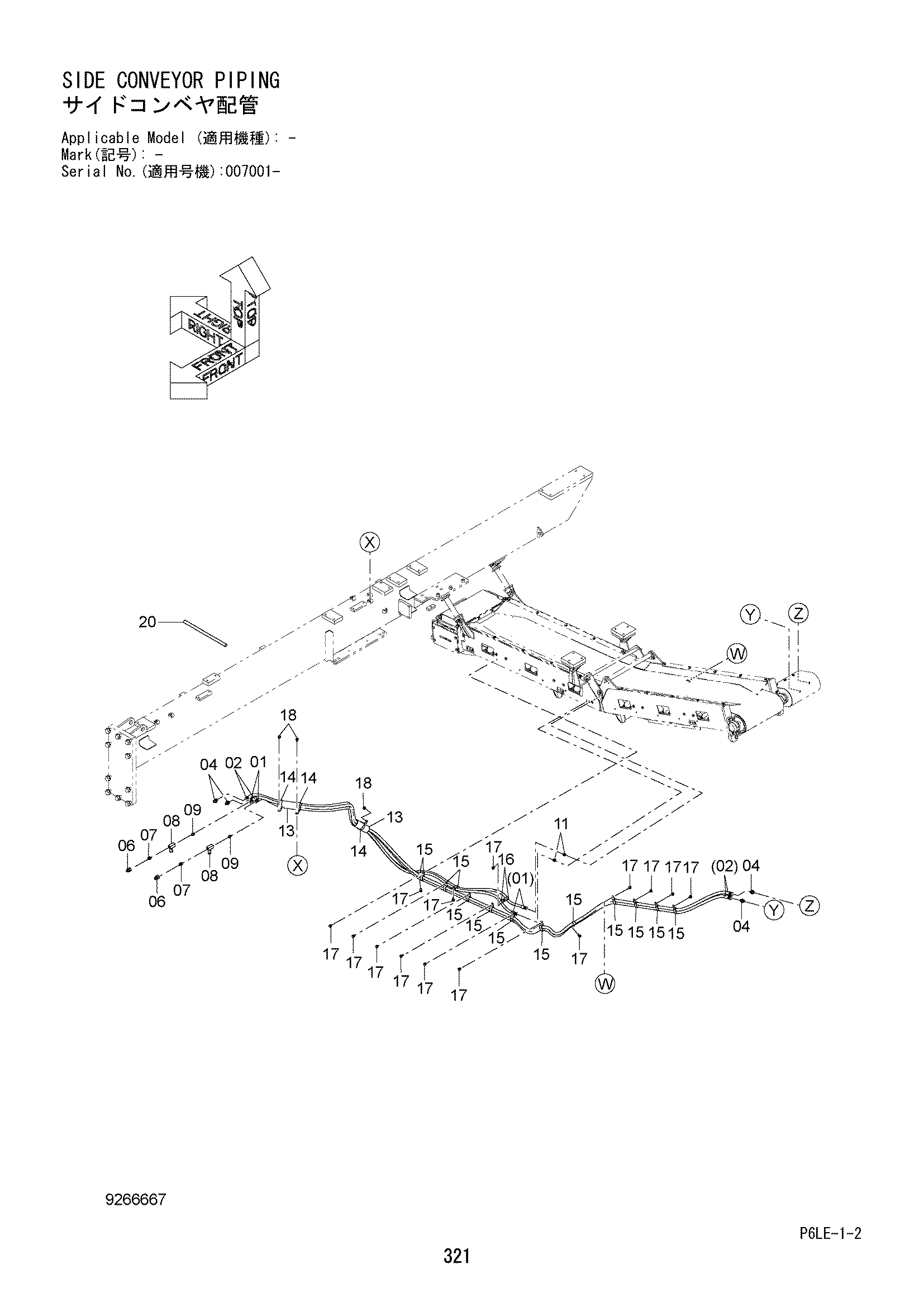

Заводская схема «Боковой конвейер трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4658674 замена: 4677307 | Шланг | 2 |
| 01 | 4677307 | Шланг | 2 |
| 02 | 4629982 замена: 4677306 | Шланг | 2 |
| 02 | 4677306 | Шланг | 2 |
| 04 | A852144 | Адаптер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4263452 | Переходник S | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4219343 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4604378 | Клапан словретур | 2 |
| 09 | 4215648 | Адаптер | 2 |
| 11 | A852123 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4219918 | Резиновая втулка | 2 |
| 14 | 4193816 | Зажим | 3 |
| 15 | 4190266 | Зажим | 13 |
| 16 | 4190277 | Зажим | 2 |
| 17 | J271025 | Болт с шайбой | 14 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271020 | Болт с шайбой | 3 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
