Задний трубопроводы — HITACHI ZR950JC

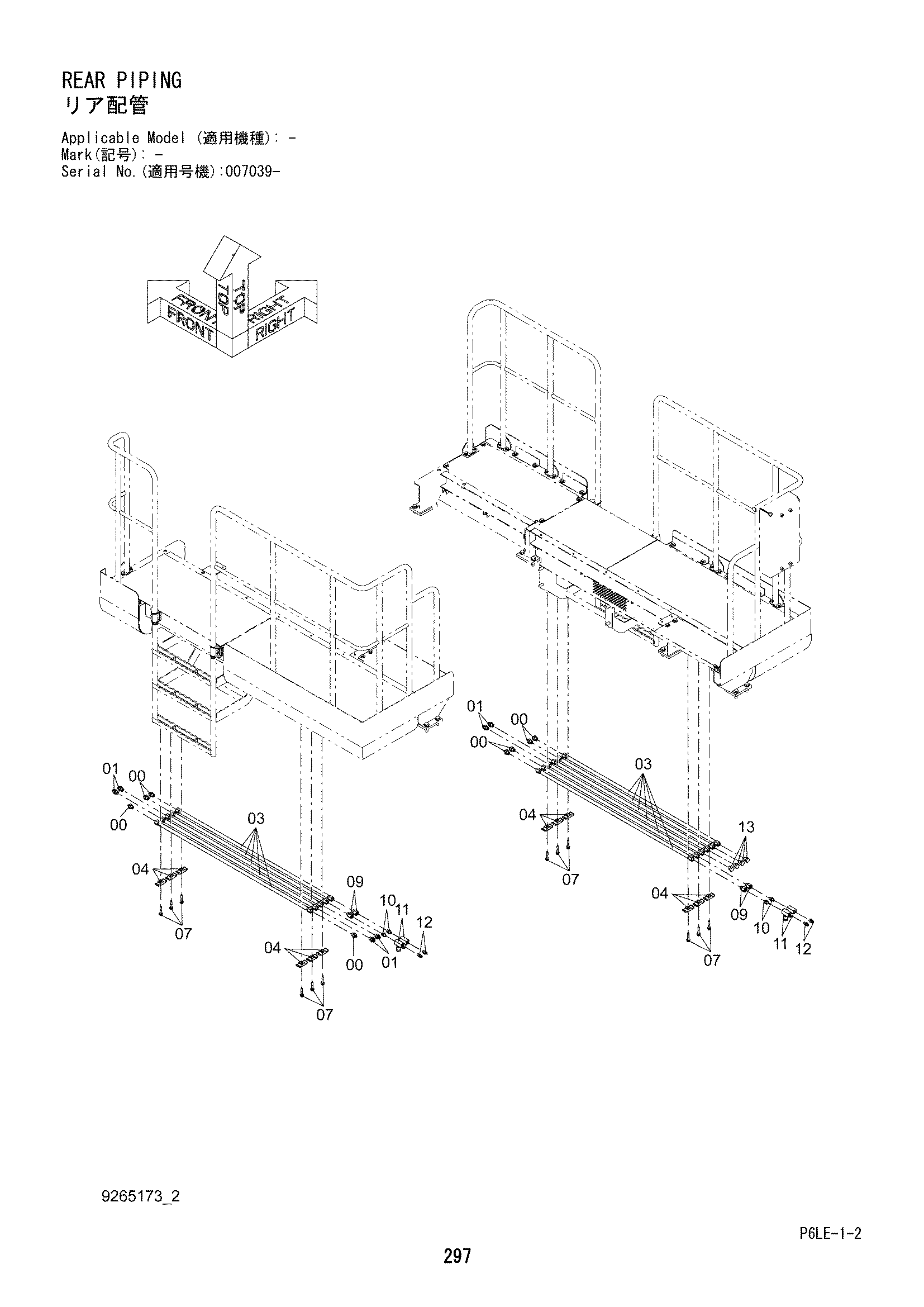

Заводская схема «Задний трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852144 | Адаптер | 6 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9766307 | Трубка | 11 |
| 04 | 4189858 | Хомут трубки | 12 |
| 07 | J271055 | Болт с шайбой | 12 |
| 07A | J901055 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4263452 | Переходник S | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4219343 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4604378 | Клапан словретур | 4 |
| 12 | 4215648 | Адаптер | 4 |
| 13 | A885004 | Пробка | 4 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
