Конвейер (2-2) — HITACHI ZR950JC

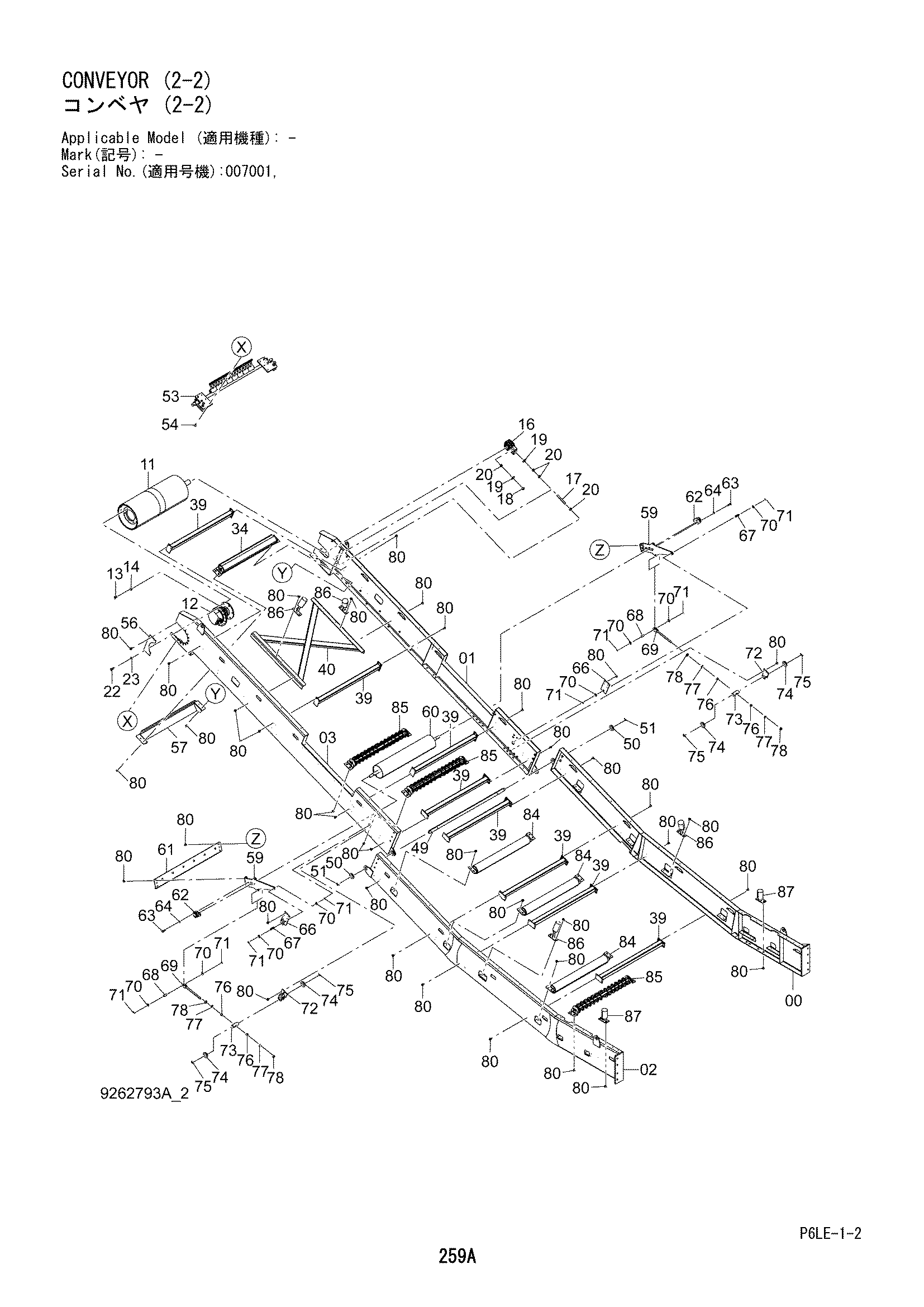

Заводская схема «Конвейер (2-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6024544	Рама боковой (левый)	1
01	6024545	Рама боковой (левый)	1
02	6024546	Рама боковой (правый)	1
03	6024547	Рама боковой (правый)	1
11	7050465	Шкив привод	1
12	4652615	Гидромотор	1
13	M341840	Болт с внутренним шестигранником	6
14	J222018	Шайба	6
16	4652643	Подшипник. блок	1
17	4654335	Болт регулировочный	1
18	4652757	Втулка	1
19	4652647	Шайба	2
20	4359107	Гайка	4
22	J921645	Болт	10
23	J222016	Шайба	10
34	9248608	Импакт каток	1
39	8090619	Опора	8
40	8104557	Опора	1
49	4486518	Палец	1
50	A590142	Плоская шайба	2
51	A766063	Шплинт	2
53	9262794	Фильтр	1
54	J281035	Болт с шайбой	6
54A	J901035	Болт	1
54B	4486055	Шайба	1
56	4652609	Крышка	1
57	8102506	Крышка	1
59	7050467	Рама	2
60	8104561	Шкив тенсион	1
61	8104559	Балка	1
62	4652680	Подшипник. блок	2
63	J901450	Болт	4
64	J222014	Шайба	4
66	8104558	Кронштейн	2
67	4652641	Палец	2
68	4652642	Палец	2
69	9765967	Болт регулировочный	2
70	A590120	Плоская шайба	8
71	A764040	Шплинт	8
72	8104560	Кронштейн	2
73	4652616	Палец	2
74	A590142	Плоская шайба	4
75	A766063	Шплинт	4
76	4652627	Проставка	4
77	A590120	Плоская шайба	4
78	4359107	Гайка	4
80	J281030	Болт с шайбой	138
80A	J901030	Болт	1
80B	4486055	Шайба	1
84	9265647	Обратный каток	3
85	9265648	Спирал каток обратный	3
86	9266376	Направляющая каток (1)	4
87	9266377	Направляющая каток (2)	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
