Обратные трубопроводы (1) — HITACHI ZR950JC

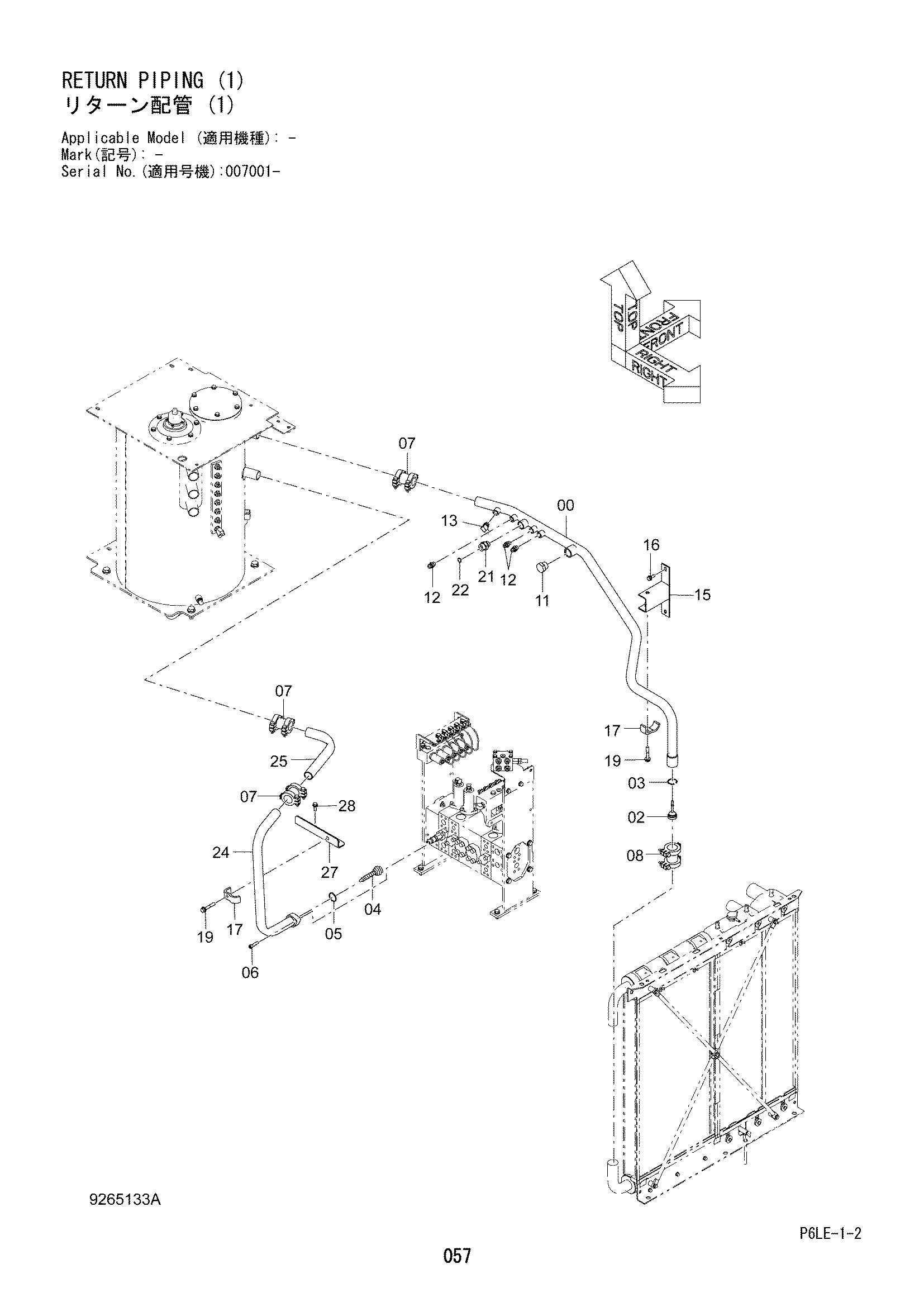

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098350 | Обратная трубка | 1 |
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 4272164 | Клапан | 1 |
| 05 | A811040 | Уплотнительное кольцо | 1 |
| 06 | J781040 | Болт с внутренним шестигранником | 2 |
| 07 | 4069801 | Муфта | 3 |
| 07A | 4196259 | Уплотнение кольцо | 2 |
| 08 | 4067834 | Муфта | 1 |
| 08A | 4196260 | Уплотнение кольцо | 2 |
| 11 | A885008 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A852134 | Адаптер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852334 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 8098385 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4053698 | Хомут трубки | 2 |
| 19 | J271270 | Болт с шайбой | 2 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 1 |
| 24 | 8105456 | Обратная трубка | 1 |
| 25 | 4656301 | Обратная трубка | 1 |
| 27 | 8105563 | Кронштейн | 1 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
