Конвейер (2-2) — HITACHI ZR950JC

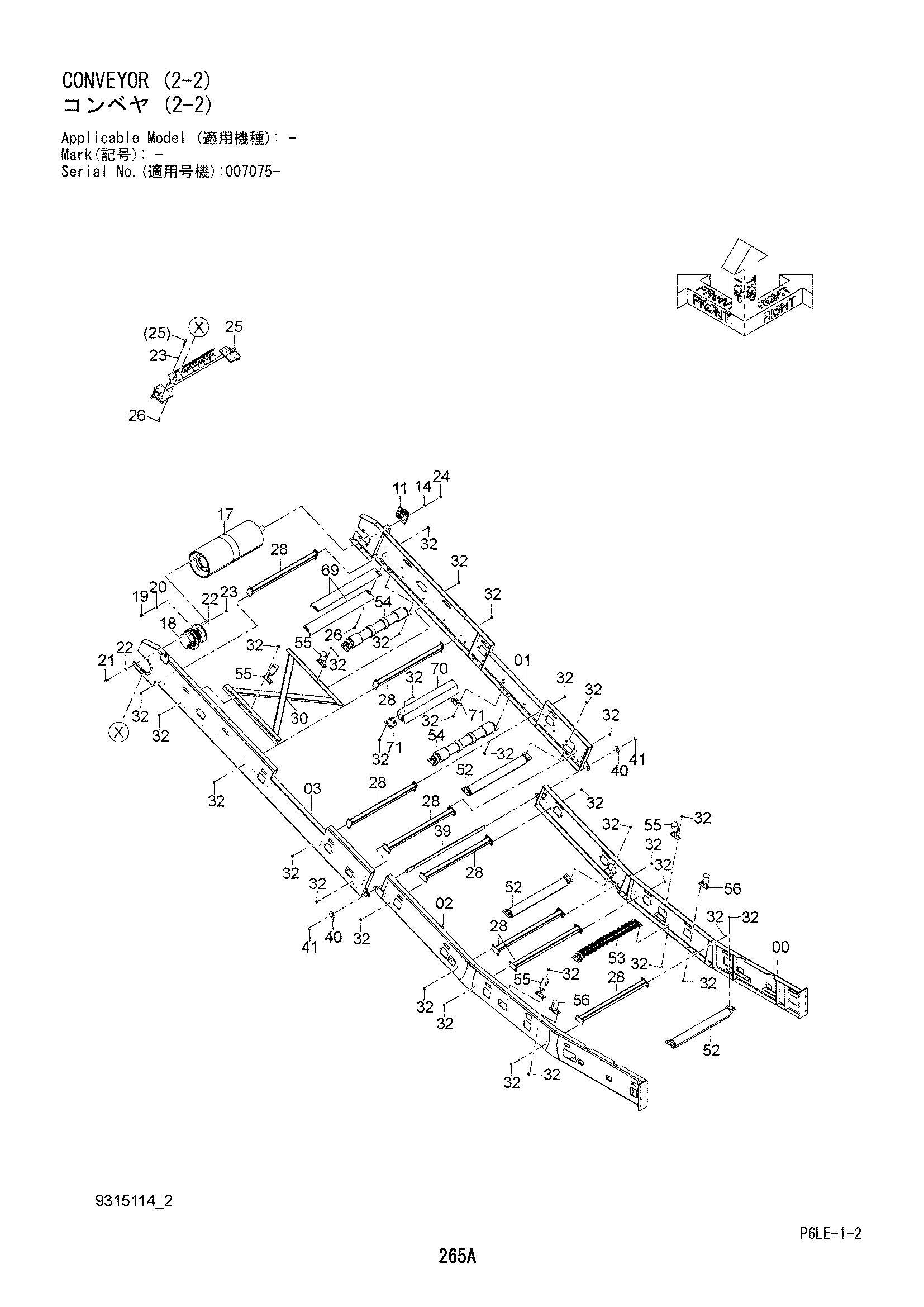

Заводская схема «Конвейер (2-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024544 | Рама боковой(левый) | 1 |
| 01 | 6024545 | Рама боковой(левый) | 1 |
| 02 | 6024546 | Рама боковой(правый) | 1 |
| 03 | 6024547 | Рама боковой(правый) | 1 |
| 11 | 4652644 | Подшипник. блок | 1 |
| 14 | J222016 | Шайба | 4 |
| 17 | 7050465 | Шкив привод | 1 |
| 18 | 4652615 | Гидромотор | 1 |
| 19 | M341840 | Болт с внутренним шестигранником | 6 |
| 20 | J222018 | Шайба | 6 |
| 21 | J921645 | Болт | 10 |
| 22 | J222016 | Шайба | 20 |
| 23 | J950016 | Гайка | 10 |
| 24 | J921650 | Болт | 4 |
| 25 | 9262794 | Фильтр | 1 |
| 26 | J281035 | Болт с шайбой | 10 |
| 26A | J901035 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 8090619 | Опора | 8 |
| 30 | 8104557 | Опора | 1 |
| 32 | J281030 | Болт с шайбой | 116 |
| 32A | J901030 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 39 | 4486518 | Палец | 1 |
| 40 | A590142 | Плоская шайба | 2 |
| 41 | A766063 | Шплинт | 2 |
| 52 | 9265647 | Каток обратный | 3 |
| 53 | 9265648 | Каток обратный S | 1 |
| 54 | 9314172 | Каток обратный | 2 |
| 55 | 9266376 | Каток направляющая | 4 |
| 56 | 9266377 | Каток направляющая | 2 |
| 69 | 4700574 | Крышка | 2 |
| 70 | 3119143 | Крышка | 1 |
| 71 | 9768735 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
