Инструмент короб — HITACHI ZR950JC

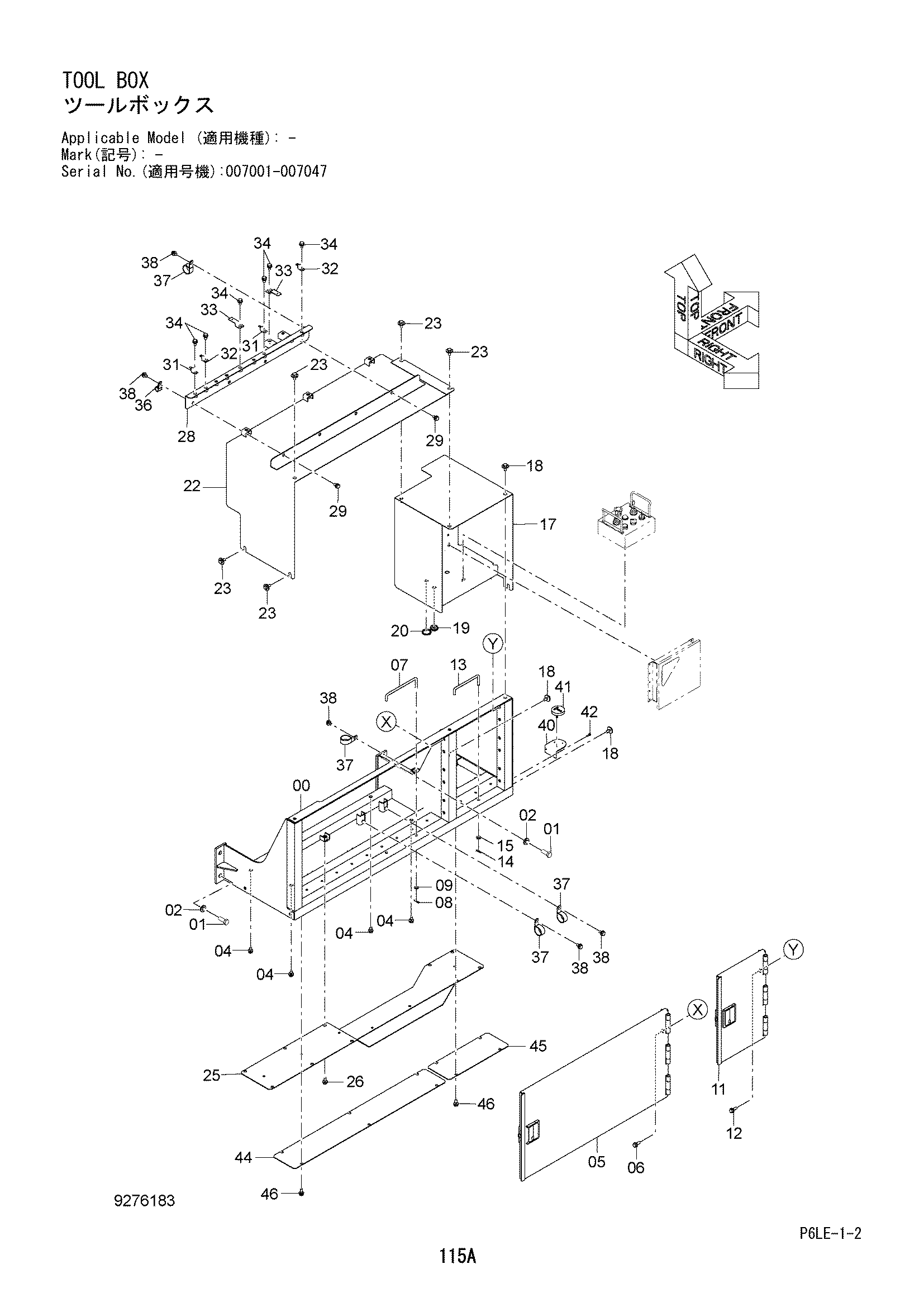

Заводская схема «Инструмент короб» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011378 | Кронштейн | 1 |
| 01 | J921640 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 04 | J271020 | Болт с шайбой | 4 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 7052572 | Дверь | 1 |
| 06 | J271030 | Болт с шайбой | 6 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4660758 | Стойка | 1 |
| 08 | 4022698 | Стопорный палец | 1 |
| 09 | A590110 | Плоская шайба | 1 |
| 11 | 7052573 | Дверь | 1 |
| 12 | J271030 | Болт с шайбой | 6 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4660759 | Стойка | 1 |
| 14 | 4022698 | Стопорный палец | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 17 | 7052554 | Крышка | 1 |
| 18 | J281025 | Болт с шайбой | 3 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | 4260175 | Резиновая втулка | 1 |
| 20 | 4159363 | Резиновая втулка | 1 |
| 22 | 8108914 | Крышка | 1 |
| 23 | J281025 | Болт с шайбой | 5 |
| 23A | J901025 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 25 | 8108915 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 10 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 8108868 | Кронштейн | 1 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4282175 | Кронштейн | 3 |
| 32 | 4668577 | Кронштейн | 5 |
| 33 | 4668578 | Кронштейн | 2 |
| 34 | J271020 | Болт с шайбой | 10 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4190273 | Зажим | 1 |
| 37 | 4190291 | Зажим | 4 |
| 38 | J271020 | Болт с шайбой | 5 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 3103144 | Кронштейн | 1 |
| 41 | 3098289 | Уровень | 1 |
| 41A | A590904 | Пружинная шайба | 3 |
| 41B | M500403 | Гайка | 6 |
| 42 | J460520 | Винт с шайбой | 2 |
| 44 | 4669135 | Крышка | 1 |
| 45 | 4669258 | Крышка | 1 |
| 46 | J271025 | Болт с шайбой | 10 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
