Пол (правый) — HITACHI ZR950JC

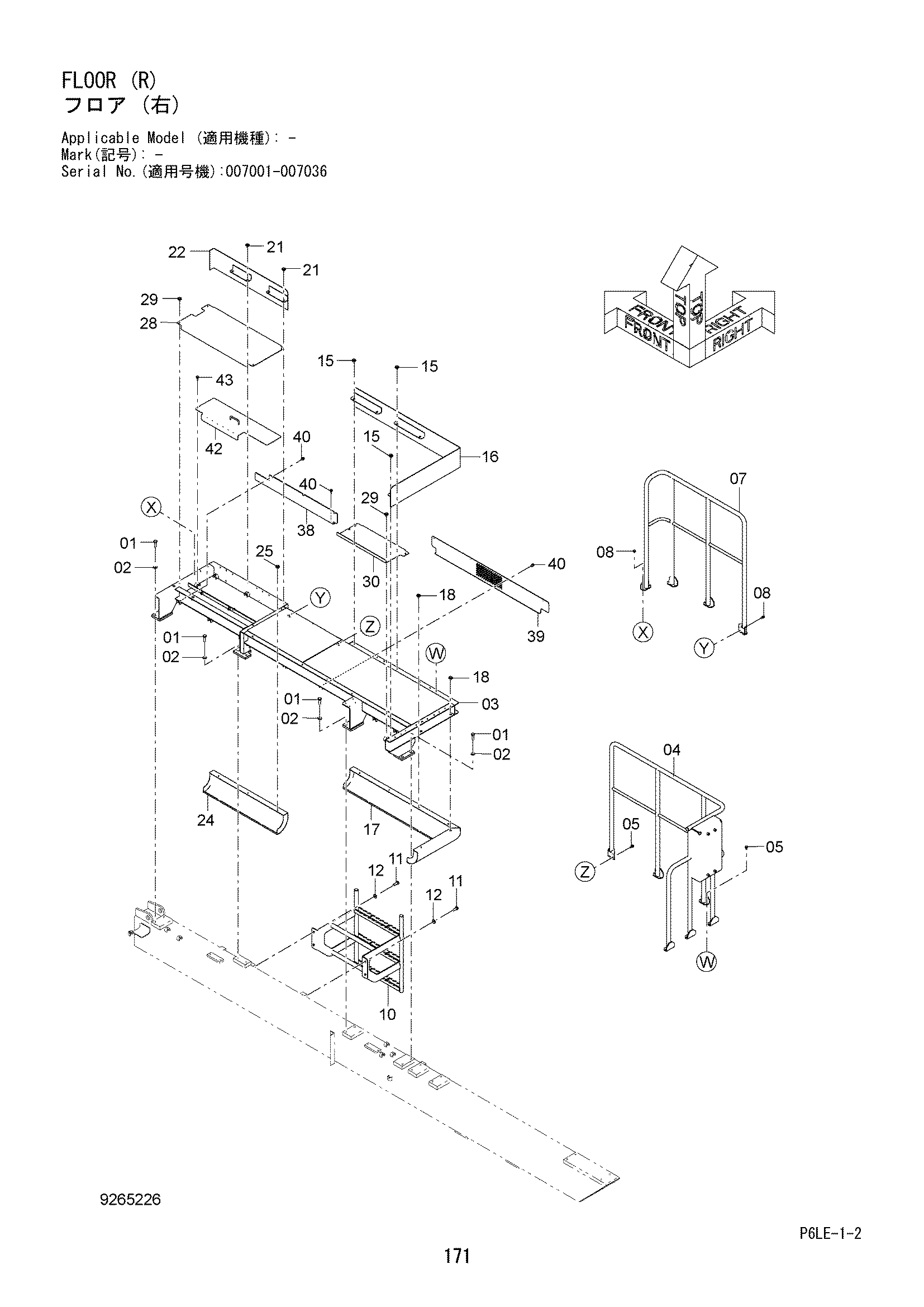

Заводская схема «Пол (правый)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921650 | Болт | 8 |
| 02 | J222016 | Шайба | 8 |
| 03 | 5011013 | Пол | 1 |
| 04 | 7050941 | Поручень | 1 |
| 05 | J271030 | Болт с шайбой | 12 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 7050961 | Поручень | 1 |
| 08 | J271030 | Болт с шайбой | 8 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 7050994 | Ступень | 1 |
| 11 | J921640 | Болт | 4 |
| 12 | J222016 | Шайба | 4 |
| 15 | J281025 | Болт с шайбой | 7 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 7051710 | Крышка | 1 |
| 17 | 7050973 | Крышка | 1 |
| 18 | J281025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 21 | J281025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | 8107187 | Пластина | 1 |
| 24 | 8107280 | Крышка | 1 |
| 25 | J281025 | Болт с шайбой | 3 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 28 | 3109148 | Пол | 1 |
| 29 | J281025 | Болт с шайбой | 8 |
| 29A | J901025 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | 3110025 | Пол | 1 |
| 38 | 3110024 | Крышка | 1 |
| 39 | 3110026 | Крышка | 1 |
| 40 | J271025 | Болт с шайбой | 10 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 8108926 | Крышка | 1 |
| 43 | J271025 | Болт с шайбой | 5 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
