Опора двигателя — HITACHI ZR950JC

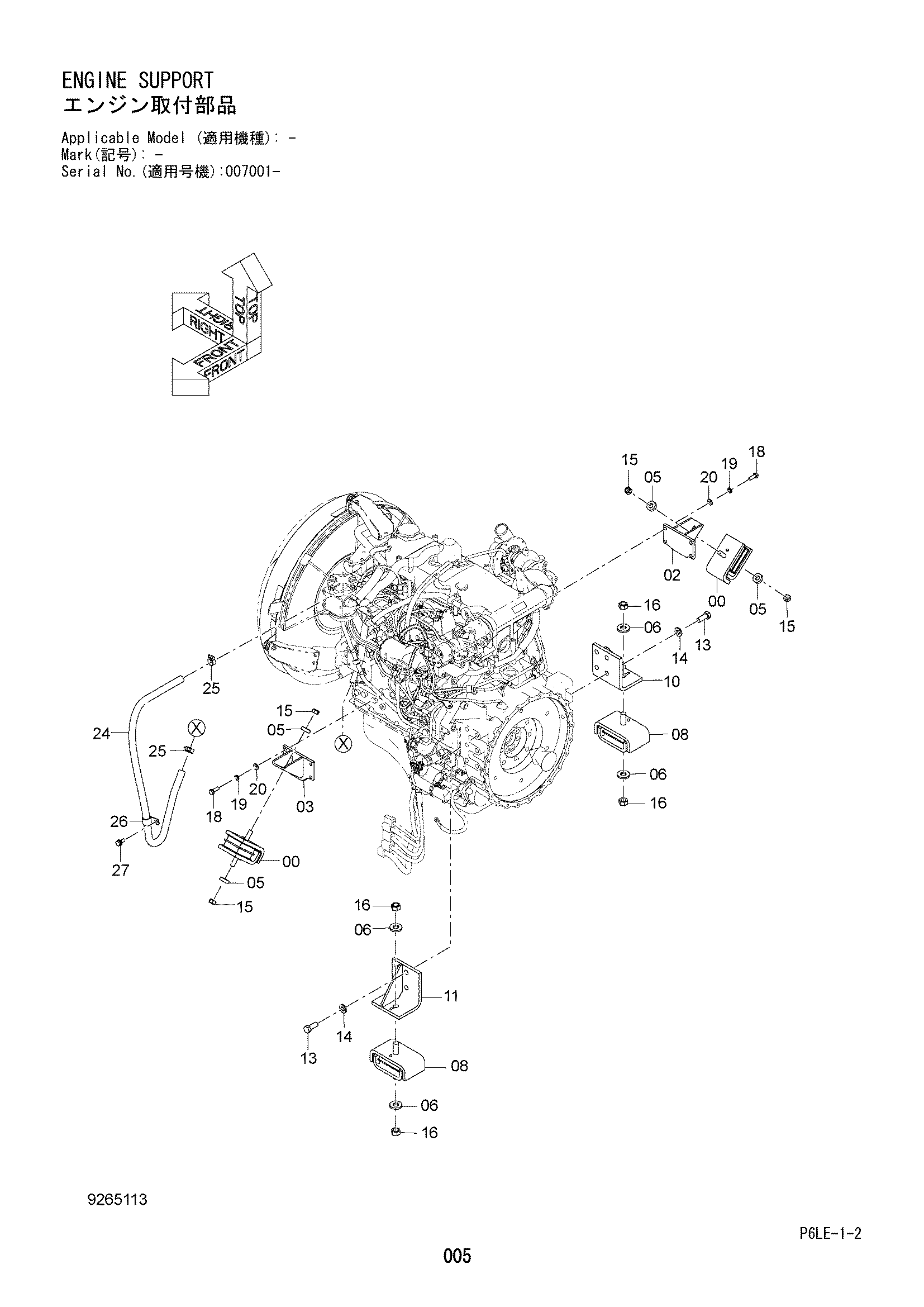

Заводская схема «Опора двигателя» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4624866 | Резиновая прокладка | 2 |
| 02 | 8097633 | Правый кронштейн | 1 |
| 03 | 8095485 | Левый кронштейн | 1 |
| 05 | 4651379 | Проставка | 4 |
| 06 | 4651380 | Проставка | 4 |
| 08 | 4641027 | Резиновая прокладка | 2 |
| 10 | 8097727 | Правый кронштейн | 1 |
| 11 | 8097728 | Левый кронштейн | 1 |
| 13 | J921640 | Болт | 8 |
| 14 | J222016 | Шайба | 8 |
| 15 | M660014 | U-образная гайка | 4 |
| 16 | M660018 | U-образная гайка | 4 |
| 18 | J921030 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | J222010 | Шайба | 8 |
| 24 | 4455358 | Водяной шланг | 1 |
| 25 | 4514699 | Хомут шланга | 2 |
| 26 | 4190263 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
