Гидроножницы (6/9) — HITACHI ZR950JC

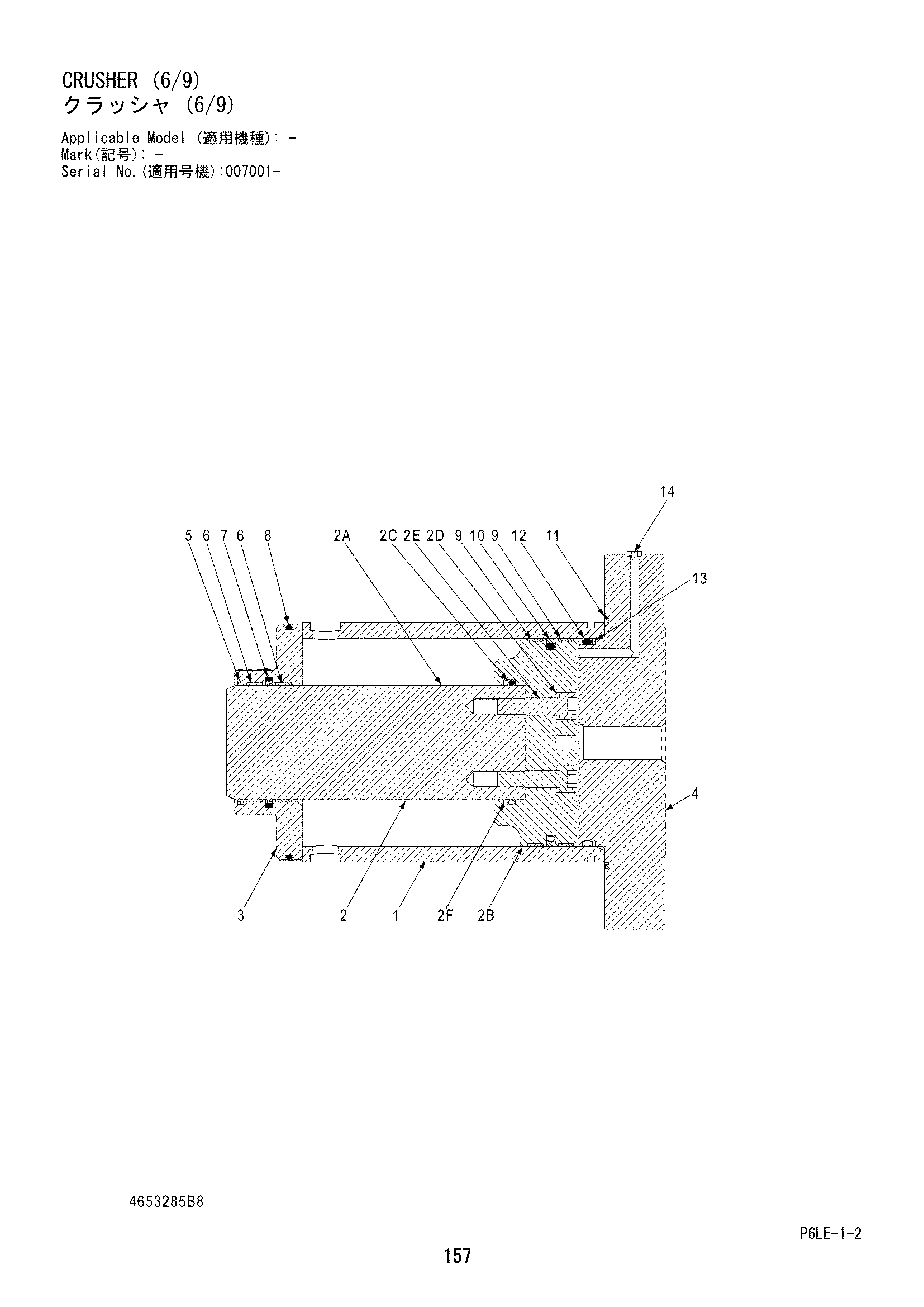

Заводская схема «Гидроножницы (6/9)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653285 | Гидроножницы (6/9) | 1 | |
| 1 | 583380 | Труба гидроцилиндра | 1 |
| 2 | MM0261148 | Поршень в сборе | 1 |
| 2A | MM0220811 | Шток поршня | 1 |
| 2B | MM0260844 | Поршень | 1 |
| 2C | MM0260851 | Уплотнительное кольцо | 1 |
| 2D | 7001633016 | Стопорная шайба | 6 |
| 2E | 704103740100 | Болт с внутренним шестигранником | 6 |
| 2F | MM0260857 | Кольцо баккуп | 1 |
| 3 | 583382 | Фланец | 1 |
| 4 | MM0228894 | Крышка | 1 |
| 5 | N02471010 | Стеклоочиститель | 1 |
| 6 | N02471108 | Износостойкое кольцо | 2 |
| 7 | N02471011 | Уплотнительное кольцо | 1 |
| 8 | MM0229106 | Уплотнительное кольцо | 1 |
| 9 | N02471109 | Износостойкое кольцо | 2 |
| 10 | N02471012 | Уплотнительное кольцо | 1 |
| 11 | MM0229254 | Уплотнительное кольцо | 1 |
| 12 | MM0229107 | Уплотнительное кольцо | 1 |
| 13 | MM0229829 | Опорное кольцо | 1 |
| 14 | 704103071000 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
