Крышка (1) — HITACHI ZR950JC

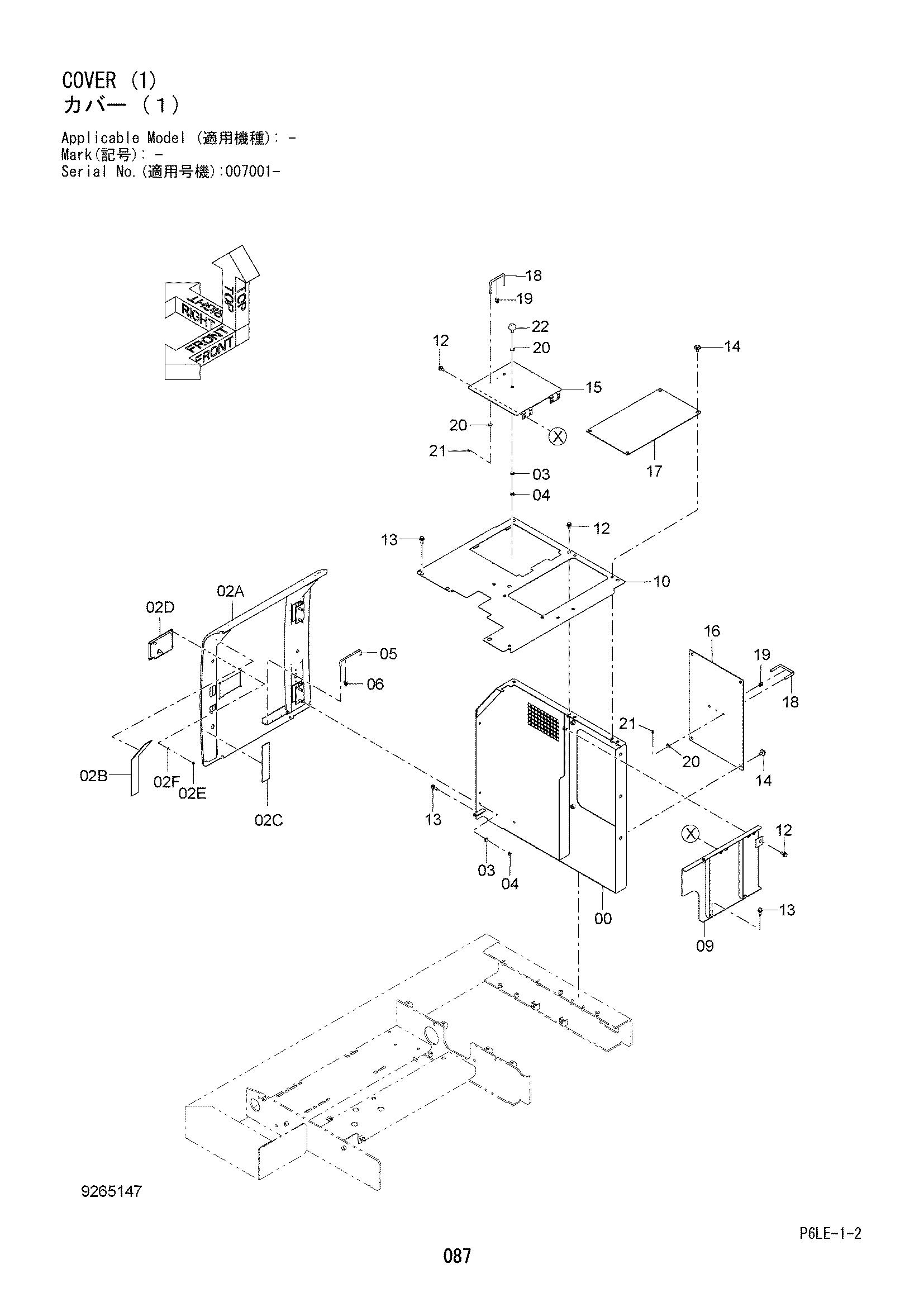

Заводская схема «Крышка (1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024739 | Крышка | 1 |
| 02 | 7049178 | Дверь | 1 |
| 02A | 6023813 | Дверь | 1 |
| 02B | 4641569 | Резиновая прокладка | 1 |
| 02C | 4654108 | Резиновая прокладка | 1 |
| 02D | 4652498 | Дверь блокировка | 1 |
| 02E | M500605 | Гайка | 4 |
| 02F | A590106 | Плоская шайба | 4 |
| 03 | A590110 | Плоская шайба | 5 |
| 04 | J950010 | Гайка | 5 |
| 05 | 4639112 | Стойка | 1 |
| 06 | 4647195 | Держатель | 1 |
| 09 | 7050930 | Крышка | 1 |
| 10 | 7050931 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 8 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 7 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J281025 | Болт с шайбой | 8 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 8107693 | Крышка | 1 |
| 16 | 4663733 | Крышка | 1 |
| 17 | 4663734 | Крышка | 1 |
| 18 | 4623851 | Рукоятка | 2 |
| 19 | 4647195 | Держатель | 2 |
| 20 | A590110 | Плоская шайба | 5 |
| 21 | A763020 | Шплинт | 4 |
| 22 | 4294508 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
