Боковой конвейер (2-1) — HITACHI ZR950JC

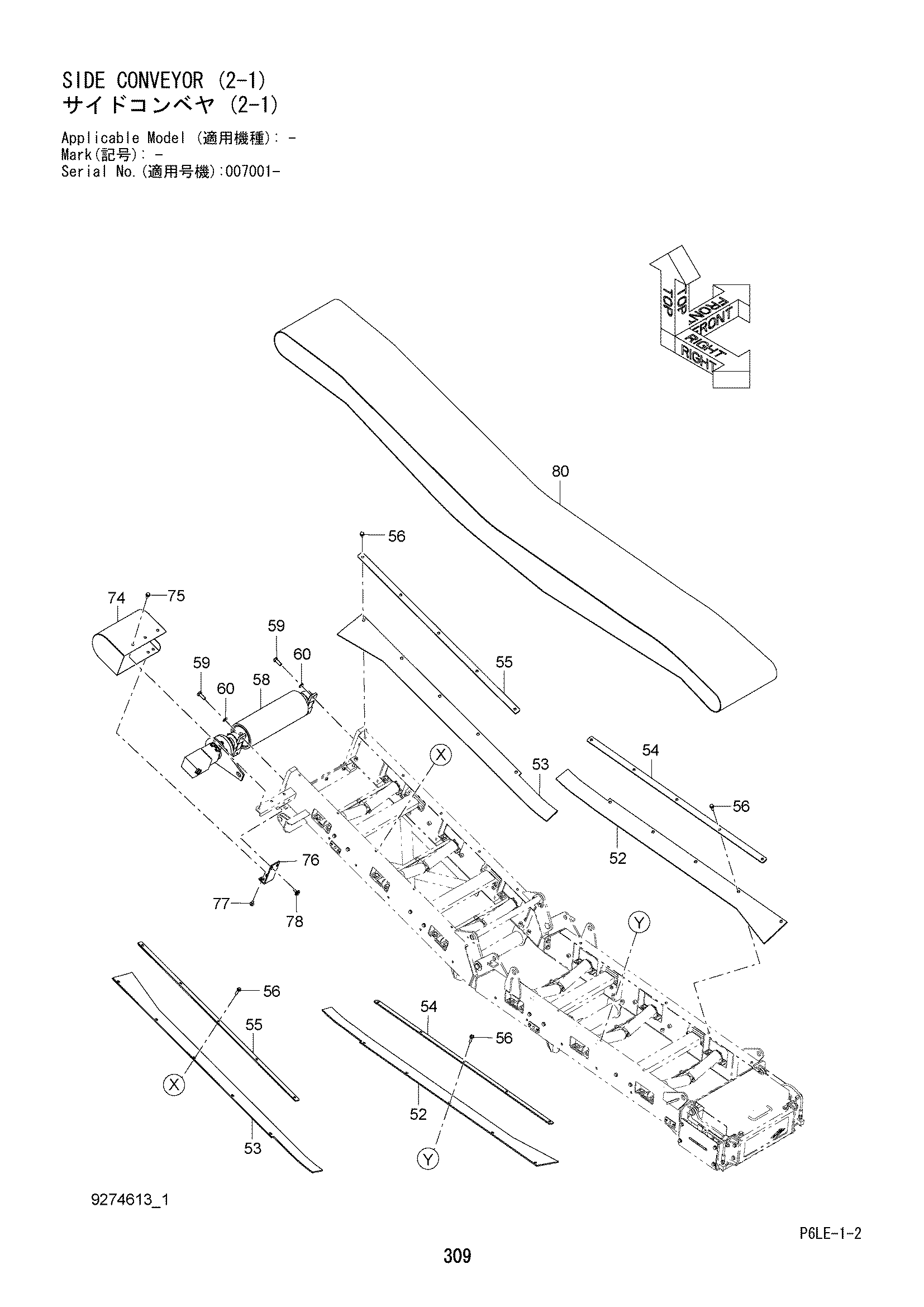

Заводская схема «Боковой конвейер (2-1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 52 | 3109793 | Резиновая прокладка | 2 |
| 53 | 3109794 | Резиновая прокладка | 2 |
| 54 | 4666699 | Пластина | 2 |
| 55 | 4666700 | Пластина | 2 |
| 56 | J271035 | Болт с шайбой | 20 |
| 56A | J901035 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 59 | J901440 | Болт | 4 |
| 60 | A590114 | Плоская шайба | 4 |
| 74 | 8105988 | Крышка | 1 |
| 75 | J271025 | Болт с шайбой | 3 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | 8074264 | Пластина | 1 |
| 77 | J271025 | Болт с шайбой | 2 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | J281030 | Болт с шайбой | 2 |
| 78A | J901030 | Болт | 1 |
| 78B | 4486055 | Шайба | 1 |
| 80 | 4666707 замена: 4708447 | Ремень | 1 |
| 80 | 4708447 | Ремень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
