Боковой конвейер (2-2) — HITACHI ZR950JC

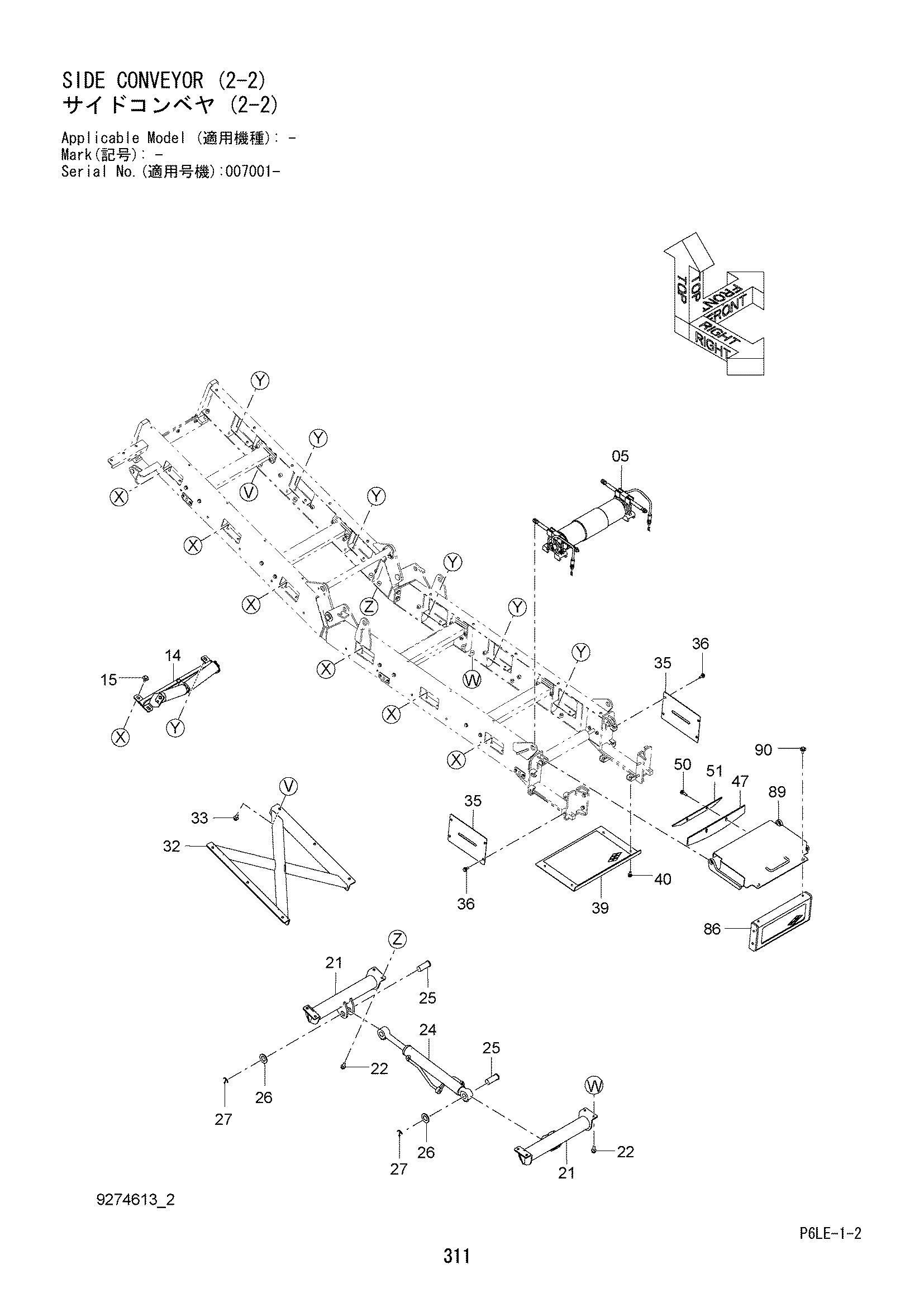

Заводская схема «Боковой конвейер (2-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | J281030 | Болт с шайбой | 24 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 21 | 8108412 | Кронштейн | 2 |
| 22 | J271235 | Болт с шайбой | 8 |
| 22A | J901235 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4484744 | Гидроцилиндр | 1 |
| 25 | 4486400 | Палец | 2 |
| 26 | A590130 | Плоская шайба | 2 |
| 27 | A765050 | Шплинт | 2 |
| 32 | 8108415 | Опора | 1 |
| 33 | J271235 | Болт с шайбой | 6 |
| 33A | J901235 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4666705 | Крышка | 2 |
| 36 | J271025 | Болт с шайбой | 8 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 39 | 8108418 | Крышка | 1 |
| 40 | J271025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 47 | 4671259 | Резиновая прокладка | 1 |
| 50 | J271035 | Болт с шайбой | 2 |
| 50A | J901035 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4671260 | Пластина | 1 |
| 86 | 8109652 | Крышка концевой | 1 |
| 89 | 8109651 | Крышка | 1 |
| 90 | J281030 | Болт с шайбой | 2 |
| 90A | J901030 | Болт | 1 |
| 90B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
