Гидроножницы (1/9) — HITACHI ZR950JC

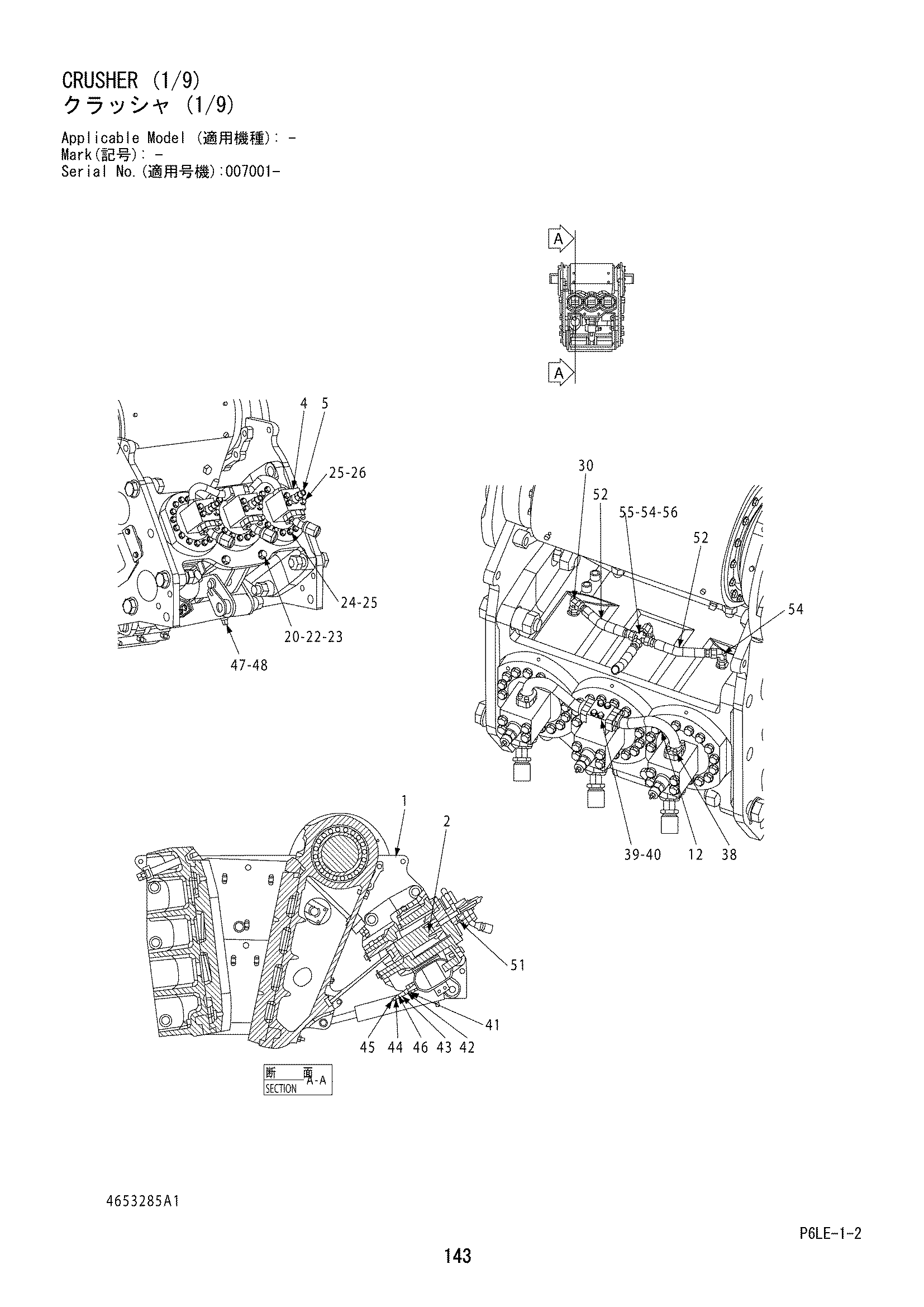

Заводская схема «Гидроножницы (1/9)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653285 | Гидроножницы (1/9) | 1 | |
| 1 | 585011 | Гидроножницы | 1 |
| 2 | MM0228897 | Гидроцилиндр в сборе | 3 |
| 4 | 585405 | Блок клапанов | 3 |
| 5 | MM0221639 | Предохранительный клапан | 3 |
| 12 | 585533 | Трубка | 1 |
| 20 | 704107000000 | Болт | 2 |
| 22 | 406300555250 | Шайба | 4 |
| 23 | 704202420000 | Гайка | 2 |
| 24 | 7001532430 | Болт | 48 |
| 25 | 704007130000 | Шайба | 60 |
| 26 | N01530449 | Болт | 12 |
| 30 | 706300790070 | Разъём | 2 |
| 38 | 704103620000 | Болт с внутренним шестигранником | 16 |
| 39 | N01530215 | Болт | 4 |
| 40 | 704006970000 | Шайба | 4 |
| 41 | 706203371800 | Разъём | 1 |
| 42 | 706300790070 | Разъём | 1 |
| 43 | 706300790093 | Разъём | 1 |
| 44 | 706300792150 | Гайка | 1 |
| 45 | 706300790119 | Разъём | 1 |
| 46 | 706300793205 | Пробка | 1 |
| 47 | 706300790065 | Разъём | 1 |
| 48 | 706300793210 | Пробка | 1 |
| 51 | 706202487230 | Пробка | 3 |
| 52 | MM0224283 | Шланг | 2 |
| 54 | 706300790002 | Разъём | 3 |
| 55 | 706300792355 | Разъём | 1 |
| 56 | 706300793120 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
