Пол (левый) — HITACHI ZR950JC

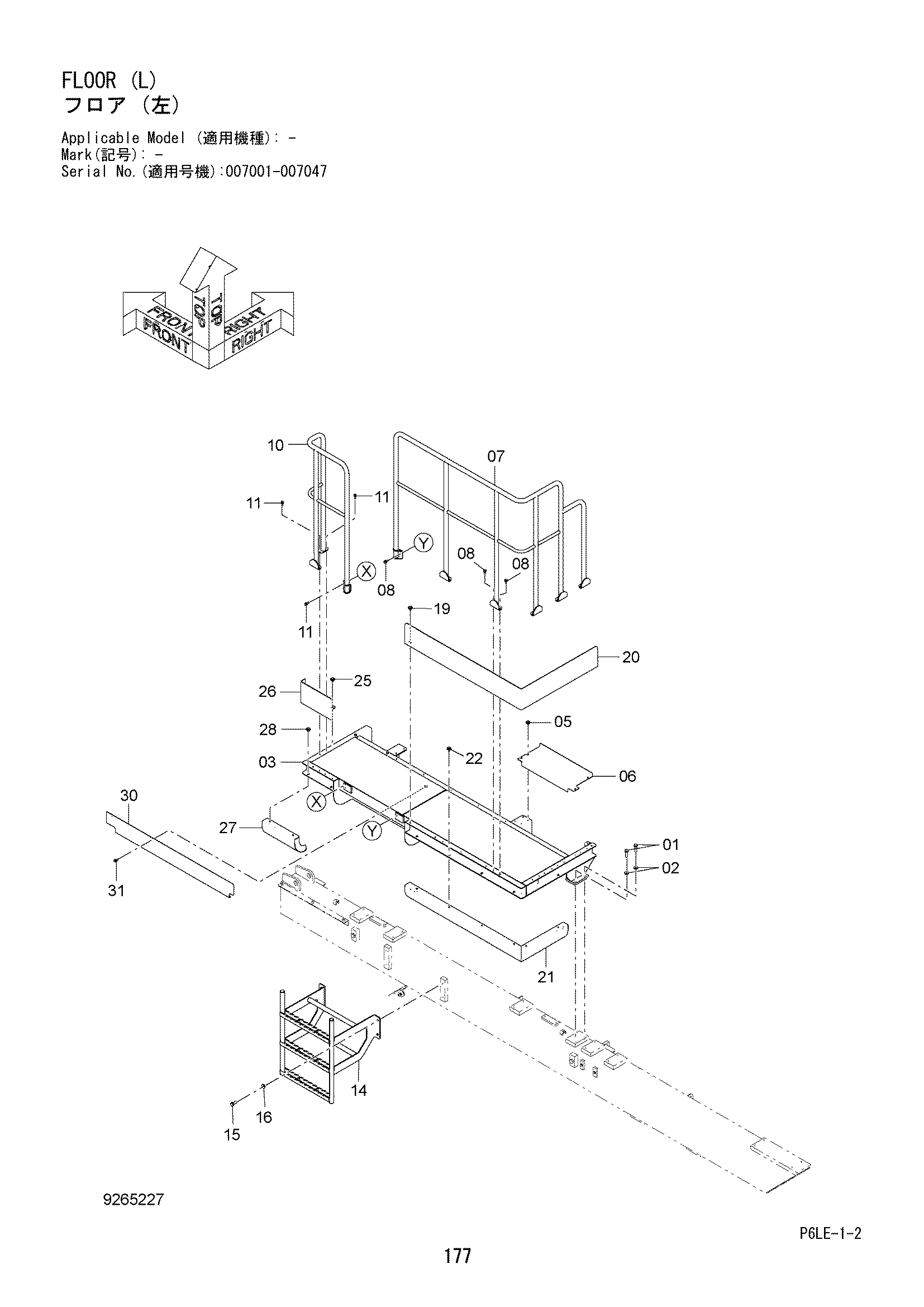

Заводская схема «Пол (левый)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921650 | Болт | 8 |
| 02 | J222016 | Шайба | 8 |
| 03 | 5010977 | Пол | 1 |
| 05 | J281025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | 3109147 | Пол | 1 |
| 07 | 7051006 | Поручень | 1 |
| 08 | J271030 | Болт с шайбой | 12 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 7051005 | Поручень | 1 |
| 11 | J271030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 7050994 | Ступень | 1 |
| 15 | J921640 | Болт | 4 |
| 16 | J222016 | Шайба | 4 |
| 19 | J281025 | Болт с шайбой | 7 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | 7051706 | Крышка | 1 |
| 21 | 7051007 | Крышка | 1 |
| 22 | J281025 | Болт с шайбой | 6 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 25 | J281025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | 8107219 | Пластина | 1 |
| 27 | 8105666 | Крышка | 1 |
| 28 | J281025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 3109146 | Крышка | 1 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
