Гидроножницы (7/9) — HITACHI ZR950JC

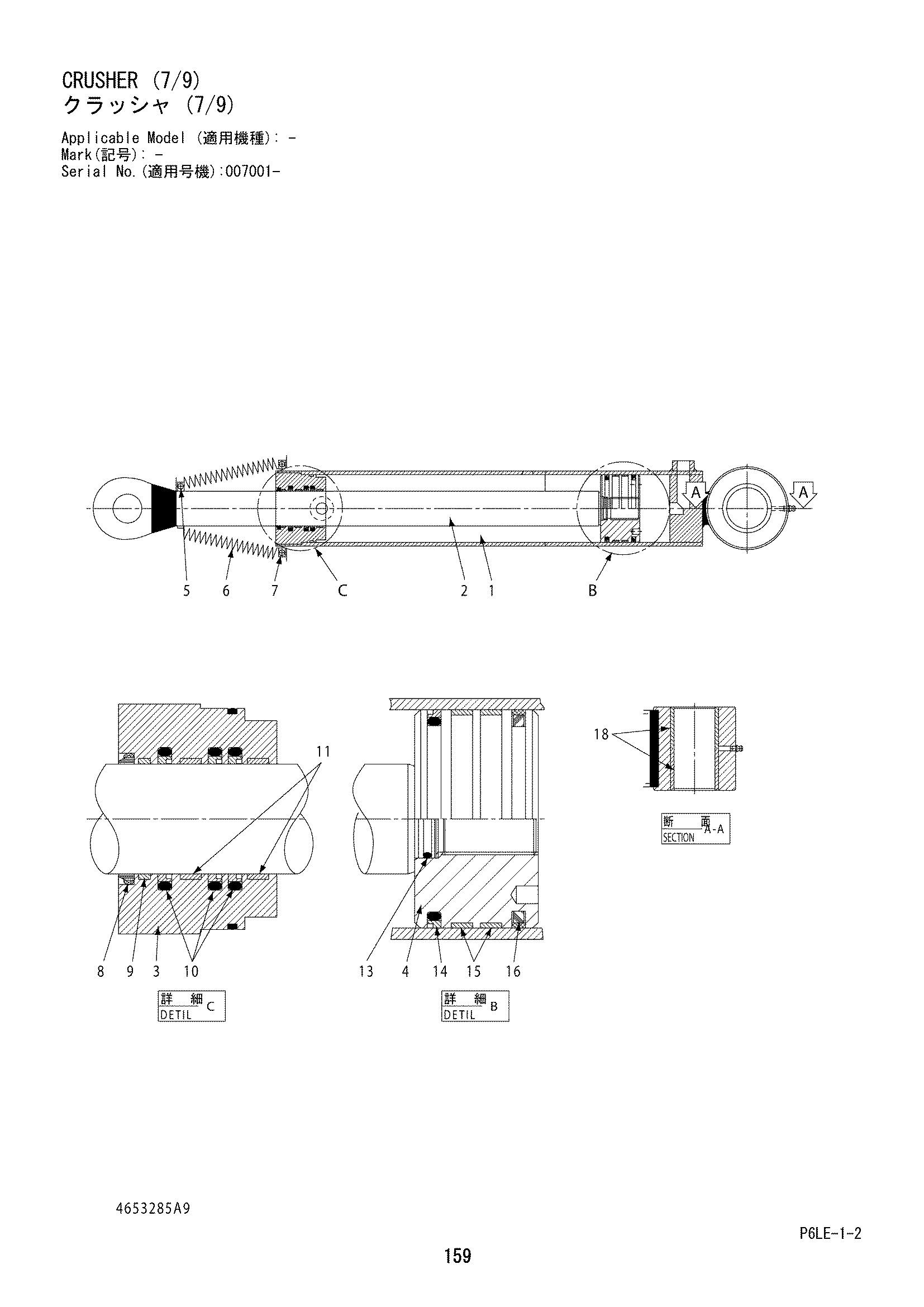

Заводская схема «Гидроножницы (7/9)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653285 | Гидроножницы (7/9) | 1 | |
| 1 | 931443 | Труба гидроцилиндра | 1 |
| 2 | 931444 | Шток поршня | 1 |
| 3 | 931445 | Направляющая | 1 |
| 4 | 930808 | Поршень | 1 |
| 5 | 704404205050 | Хомут | 1 |
| 6 | 706302164035 | Защитный чехол | 1 |
| 7 | 706300787915 | Хомут | 1 |
| 8 | 706302230005 | Грязесъёмное кольцо | 1 |
| 9 | 706201200036 | Направляющая | 1 |
| 10 | 706201200013 | Уплотнение | 3 |
| 11 | 706201200035 | Направляющая | 2 |
| 13 | 703402110143 | Уплотнительное кольцо | 1 |
| 14 | N02470546 | Уплотнение | 1 |
| 15 | N02470998 | Кольцо направляющая | 2 |
| 16 | N02470545 | Уплотнение | 1 |
| 18 | N03742011 | Направляющее кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
