Ремень конвейер (1-2) — HITACHI ZR950JC

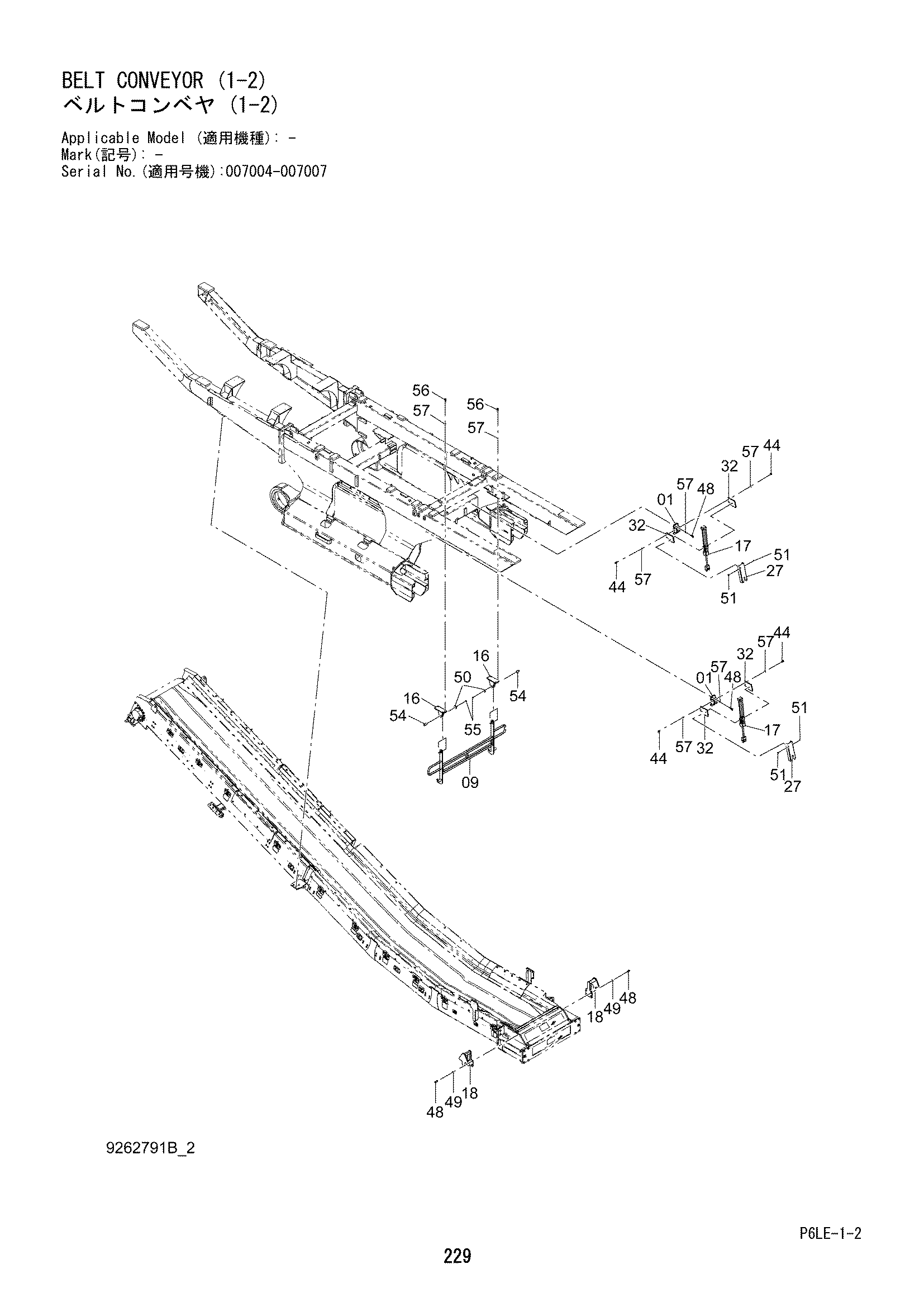

Заводская схема «Ремень конвейер (1-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8105718 | Кронштейн | 2 |
| 09 | 7051990 | Гате | 1 |
| 16 | 8105716 | Кронштейн | 2 |
| 17 | 4656688 | Гидроцилиндр | 2 |
| 18 | 8105717 | Кронштейн | 2 |
| 27 | 3107761 | Крышка | 2 |
| 32 | 4664547 | Пластина | 4 |
| 44 | J921635 | Болт | 8 |
| 48 | J921655 | Болт | 16 |
| 49 | 4087197 | Шайба | 8 |
| 50 | A590130 | Плоская шайба | 2 |
| 51 | J271016 | Болт с шайбой | 8 |
| 51A | J901016 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 54 | 4486401 | Палец | 2 |
| 55 | A765050 | Шплинт | 2 |
| 56 | J921650 | Болт | 8 |
| 57 | J222016 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
