Ступень — HITACHI ZR950JC

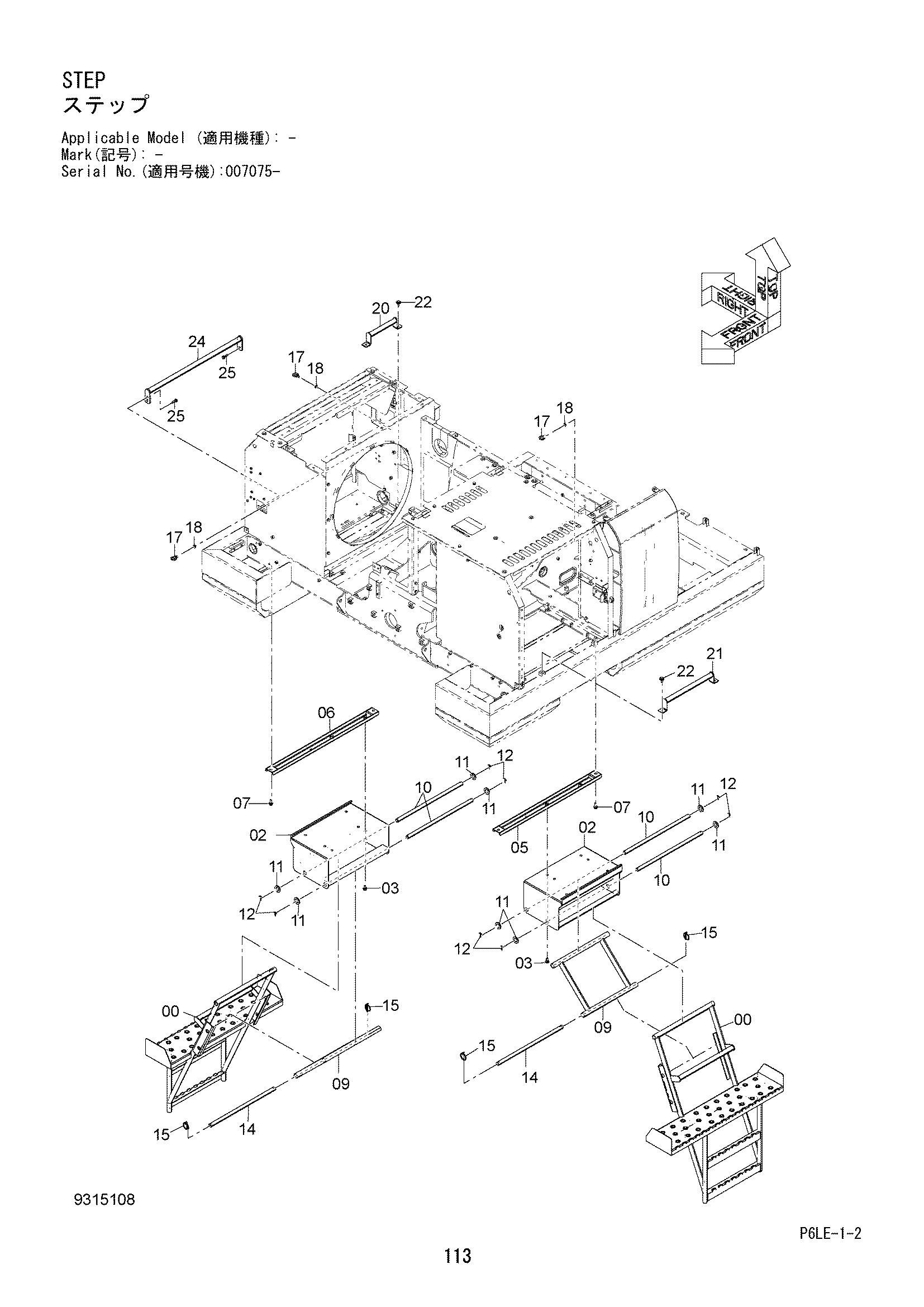

Заводская схема «Ступень» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012390 | Ступень | 2 |
| 02 | 7052003 | Опора | 2 |
| 03 | J271230 | Болт с шайбой | 8 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 8107811 | Опора | 1 |
| 06 | 8107812 | Опора | 1 |
| 07 | J271235 | Болт с шайбой | 4 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 9767226 | Стойка | 2 |
| 10 | 4664467 | Палец | 4 |
| 11 | A590127 | Плоская шайба | 8 |
| 12 | A764040 | Шплинт | 8 |
| 14 | 4664466 | Палец | 2 |
| 15 | 4001834 | Палец кольцо | 4 |
| 17 | 4091248 | Болт проушина | 3 |
| 18 | J222010 | Шайба | 3 |
| 20 | 9772448 | Поручень | 1 |
| 21 | 9772462 | Поручень | 1 |
| 22 | J281030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 9772481 | Поручень | 1 |
| 25 | J271040 | Болт с шайбой | 3 |
| 25A | J901040 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
