Центральный пол — HITACHI ZR950JC

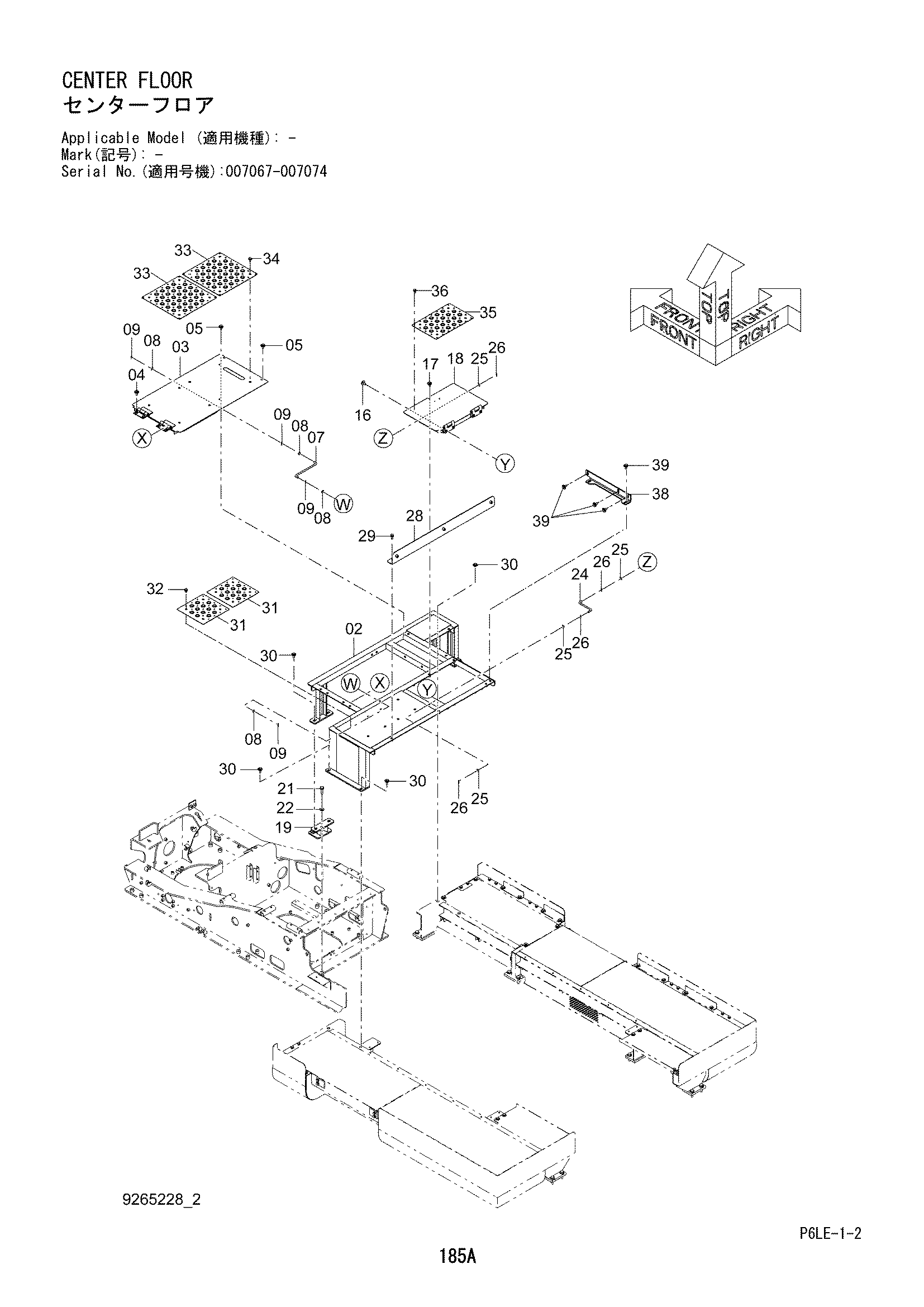

Заводская схема «Центральный пол» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5011133 | Пол центральный | 1 |
| 03 | 7051042 | Гате | 1 |
| 04 | J281030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J281025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | 4373038 | Стойка | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | 4022698 | Стопорный палец | 4 |
| 16 | J281030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | J281025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | 7052530 | Гате | 1 |
| 19 | 8107268 | Кронштейн | 1 |
| 21 | J921650 | Болт | 2 |
| 22 | J222016 | Шайба | 2 |
| 24 | 4668576 | Стойка | 1 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | 4022698 | Стопорный палец | 4 |
| 28 | 8109004 | Защитный кожух | 1 |
| 29 | J271030 | Болт с шайбой | 3 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J281035 | Болт с шайбой | 6 |
| 30A | J901035 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | 3092335 | Крышка | 2 |
| 32 | J271020 | Болт с шайбой | 8 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 3091337 | Крышка | 2 |
| 34 | J271020 | Болт с шайбой | 8 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 3092277 | Крышка | 1 |
| 36 | J271020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4693310 | Кронштейн | 1 |
| 39 | J281030 | Болт с шайбой | 5 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
