Гидроножницы крышка — HITACHI ZR950JC

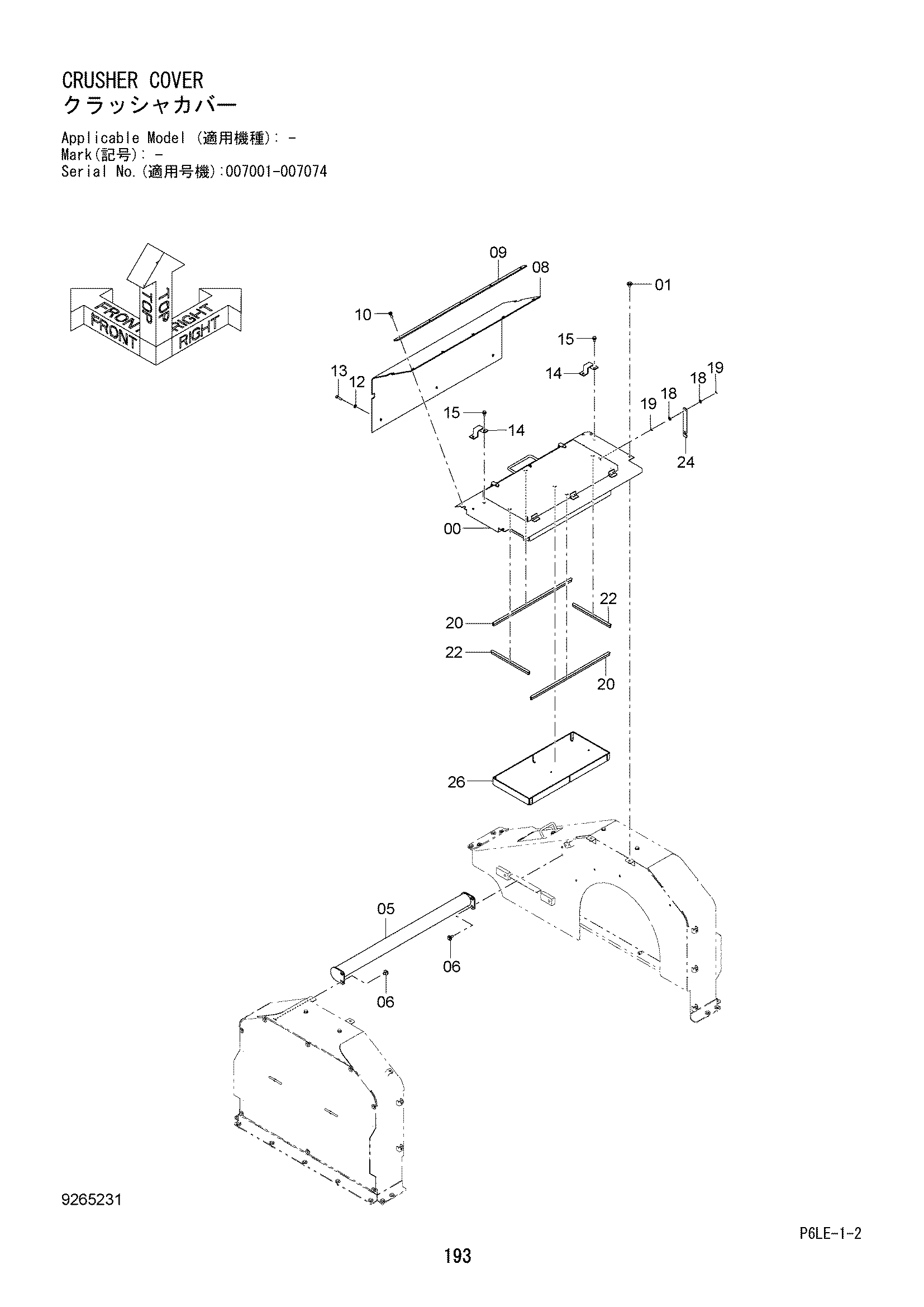

Заводская схема «Гидроножницы крышка» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051036 | Крышка | 1 |
| 01 | J281025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 05 | 9766368 | Штанга | 1 |
| 06 | J281030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 4657041 | Резиновая прокладка | 1 |
| 09 | 4657042 | Пластина | 1 |
| 10 | J271030 | Болт с шайбой | 5 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J950010 | Гайка | 3 |
| 13 | J781040 | Болт с внутренним шестигранником | 3 |
| 14 | 4489267 | Кронштейн | 2 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | A763020 | Шплинт | 2 |
| 20 | 4460099 | Уплотнительная окантовка | 2 |
| 22 | 4667881 | Уплотнительная окантовка | 2 |
| 24 | 4667882 | Стойка | 1 |
| 26 | 4669027 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
