Гидролинии хода — HITACHI ZR950JC

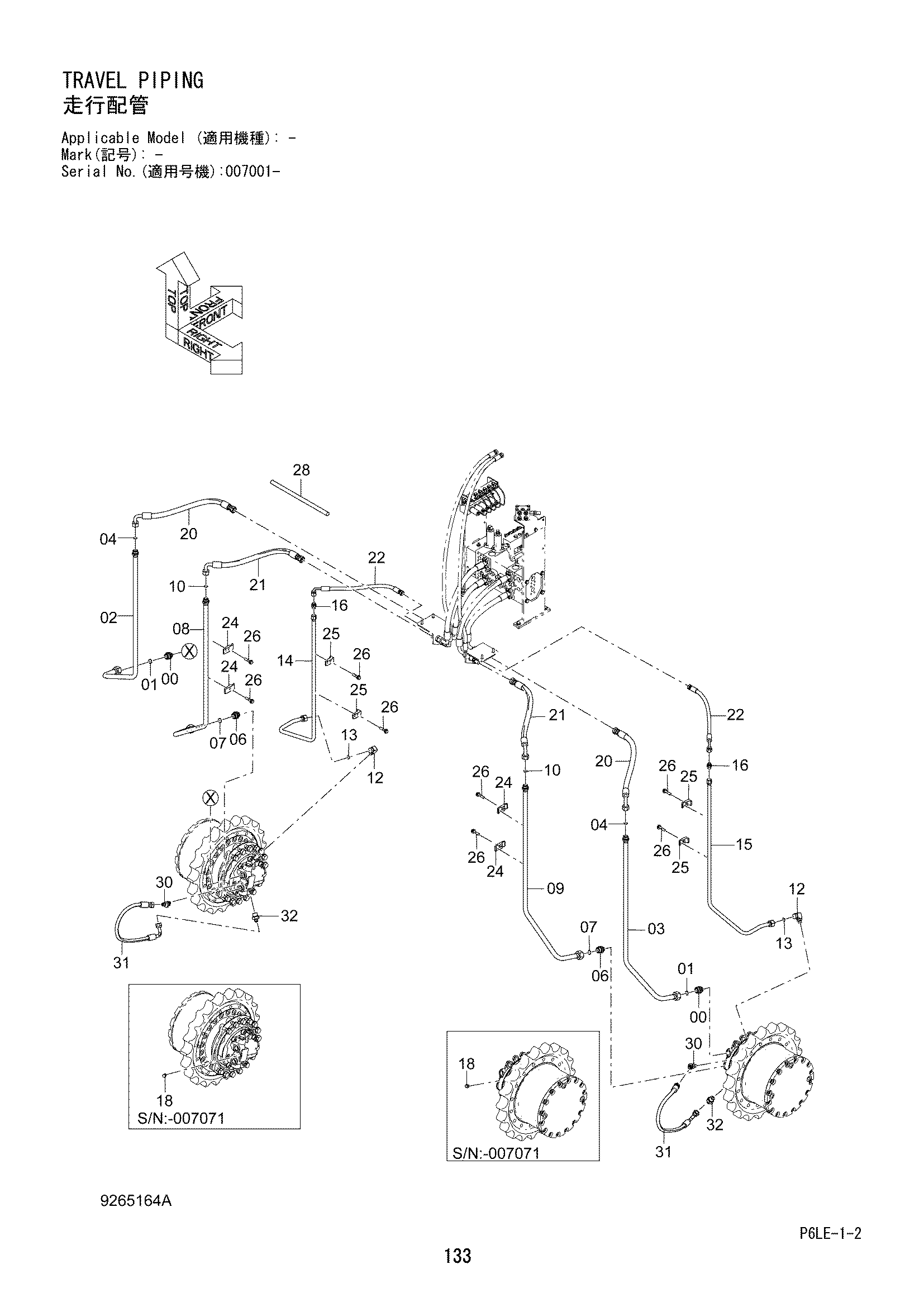

Заводская схема «Гидролинии хода» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189601 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 2 |
| 02 | 8105483 | Трубка | 1 |
| 03 | 8105486 | Трубка | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4189601 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 8105482 | Трубка | 1 |
| 09 | 8105485 | Трубка | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | A853346 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 8105484 | Трубка | 1 |
| 15 | 8105487 | Трубка | 1 |
| 16 | A852144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A885002 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4223521 | Шланг | 2 |
| 21 | 4244539 | Шланг | 2 |
| 22 | 4282549 замена: 4294591 | Шланг | 2 |
| 22 | 4294591 | Шланг | 2 |
| 24 | 4189859 | Хомут трубки | 4 |
| 25 | 4190125 | Хомут трубки | 4 |
| 26 | J271255 | Болт с шайбой | 8 |
| 26A | J901255 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4044420 замена: 4327294 | Защитный кожух | 6 |
| 28 | 4327294 | Защитный кожух | 6 |
| 30 | A852223 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4370731 | Шланг | 2 |
| 32 | A852143 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
