Ремень конвейер (1-2) — HITACHI ZR950JC

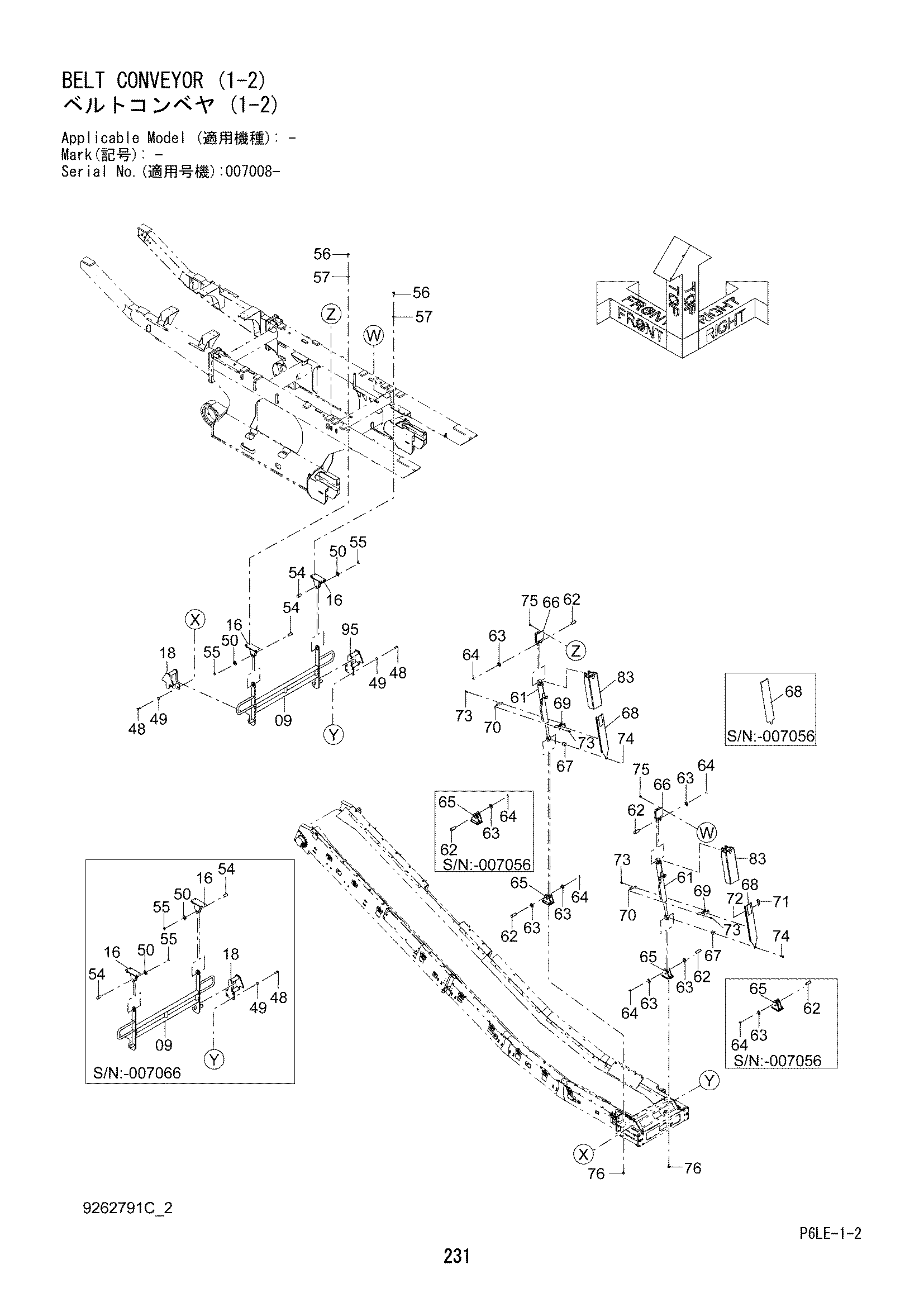

Заводская схема «Ремень конвейер (1-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 7051990 | Гате | 1 |
| 16 | 8105716 | Кронштейн | 2 |
| 18 | 8105717 | Кронштейн | 2 |
| 18 | 8105717 | Кронштейн | 1 |
| 48 | J921655 | Болт | 8 |
| 49 | 4087197 | Шайба | 8 |
| 50 | A590130 | Плоская шайба | 2 |
| 54 | 4486401 | Палец | 2 |
| 55 | A765050 | Шплинт | 2 |
| 56 | J921650 | Болт | 8 |
| 57 | J222016 | Шайба | 8 |
| 61 | 4662059 | Гидроцилиндр | 2 |
| 62 | 4486400 замена: 4684754 | Палец | 4 |
| 62 | 4684754 | Палец | 4 |
| 63 | A590130 | Плоская шайба | 4 |
| 63 | A590130 | Плоская шайба | 6 |
| 64 | A765050 | Шплинт | 4 |
| 65 | 8108971 | Кронштейн | 2 |
| 66 | 8108972 | Кронштейн | 2 |
| 67 | 4600464 | Проставка | 2 |
| 68 | 3110063 замена: 8115388 | Крышка | 2 |
| 68 | 8115388 | Крышка | 2 |
| 69 | 8091628 замена: 8110870 | Кронштейн | 2 |
| 69 | 8110870 | Кронштейн | 2 |
| 70 | 8091629 | Кронштейн | 2 |
| 71 | 4600463 замена: 9768512 | Ответная планка | 1 |
| 71 | 9768512 | Ответная планка | 1 |
| 72 | J260616 | Болт с шайбой | 2 |
| 72A | J900616 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 73 | J271035 | Болт с шайбой | 4 |
| 73A | J901035 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | J271065 | Болт с шайбой | 2 |
| 74A | J901065 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 75 | J271230 | Болт с шайбой | 8 |
| 75A | J901230 | Болт | 1 |
| 75B | J222012 | Шайба | 1 |
| 76 | J271245 | Болт с шайбой | 8 |
| 76A | J901245 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 83 | 8113735 | Крышка гидроцилиндр. | 2 |
| 95 | 8116439 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
