Топливные трубопроводы — HITACHI ZR950JC

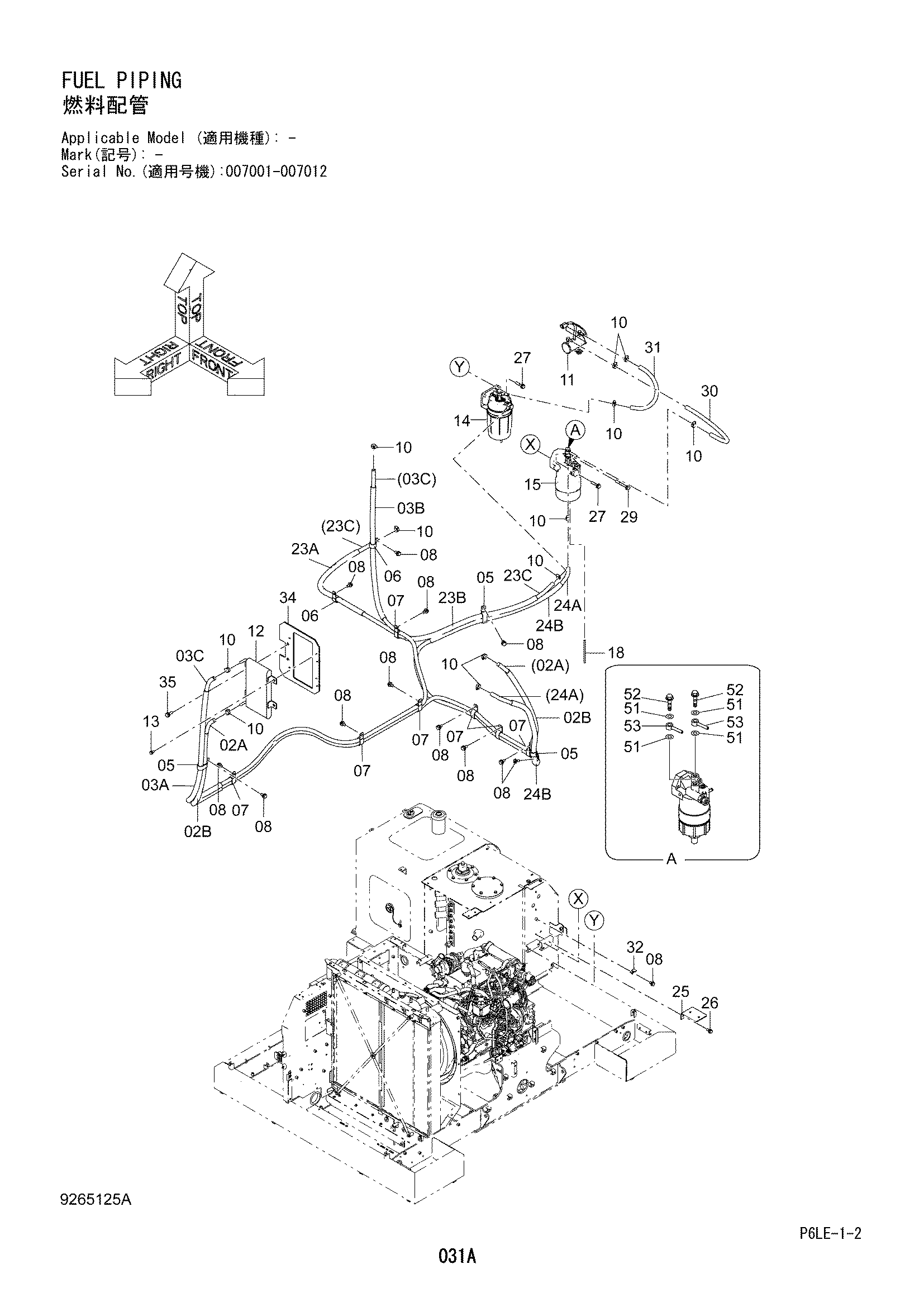

Заводская схема «Топливные трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	9243654	Топливный шланг	1
02A	4626885	Топливный шланг	1
02B	4625600	Трубка	2
03	9242801	Топливный шланг	1
03A	4610630	Трубка	1
03B	4626781	Трубка	1
03C	4615680	Топливный шланг	1
05	4192034	Зажим	3
06	4190263	Зажим	2
07	4190282	Зажим	7
08	J271020	Болт с шайбой	13
08A	J901020	Болт	1
08B	J222010	Шайба	1
10	4514700	Зажим шланг	12
11	4645227	Насос	1
12	4626193	Радиатор	1
13	J260816	Болт с шайбой	4
13A	J900816	Болт	1
13B	A590108	Плоская шайба	1
14	4645228	Топливный фильтр	1
15	4648336	Топливный фильтр	1
18	4625618	Виниловый шланг	1
23	9255061	Топливный шланг	1
23A	4610630	Трубка	1
23B	4625600	Трубка	1
23C	4654885	Топливный шланг	1
24	9255062	Топливный шланг	1
24A	4407138	Топливный шланг	1
24B	4625600	Трубка	2
25	8100676	Кронштейн	1
26	J271025	Болт с шайбой	2
26A	J901025	Болт	1
26B	J222010	Шайба	1
27	J271045	Болт с шайбой	4
27A	J901045	Болт	1
27B	J222010	Шайба	1
29	J271080	Болт с шайбой	1
29A	J901080	Болт	1
29B	J222010	Шайба	1
30	4223910	Топливный шланг	1
31	4649521	Топливный шланг	1
32	4381930	Кронштейн	1
34	8101543	Кронштейн	1
35	J271030	Болт с шайбой	2
35A	J901030	Болт	1
35B	J222010	Шайба	1
51	4634979	Манжета (M16)	4
52	4634716	Болт проушина (M16)	2
53	4634911	Трубка топливный	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
