Конвейер (1-2) — HITACHI ZR950JC

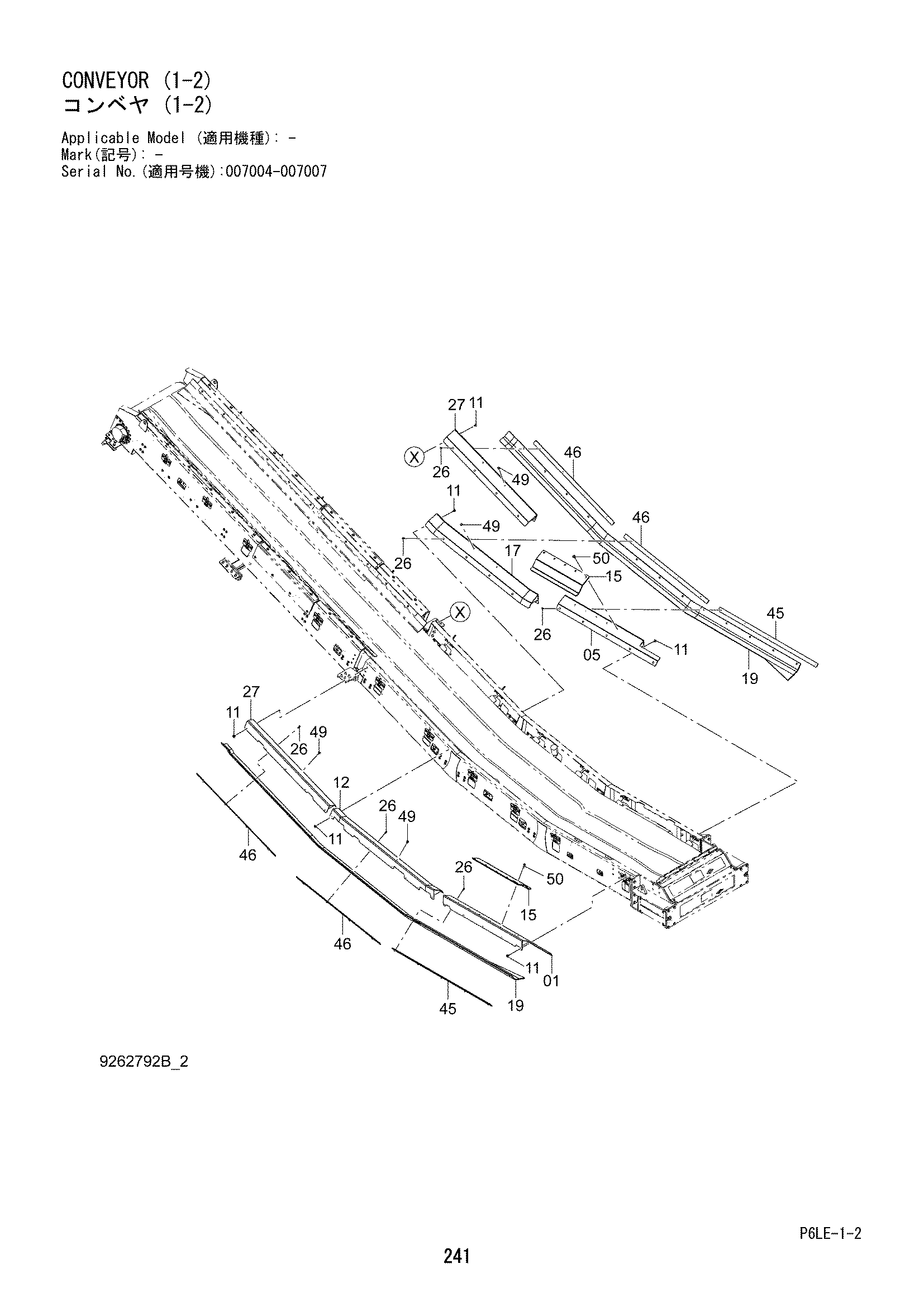

Заводская схема «Конвейер (1-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7052008 | Скирт | 1 |
| 05 | 7052009 | Скирт | 1 |
| 11 | J281030 | Болт с шайбой | 34 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 7052010 | Скирт | 1 |
| 15 | 4652626 | Защитный кожух | 2 |
| 17 | 7052011 | Скирт | 1 |
| 19 | 3108119 | Резиновая прокладка | 2 |
| 26 | 4432554 | Болт флусх | 26 |
| 27 | 7052012 | Скирт | 2 |
| 45 | 8107831 | Пластина | 2 |
| 46 | 8107832 | Пластина | 4 |
| 49 | J271220 | Болт с шайбой | 8 |
| 49A | J901220 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | J281235 | Болт с шайбой | 10 |
| 50A | J901235 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
