MAG. сепаратор — HITACHI ZR950JC

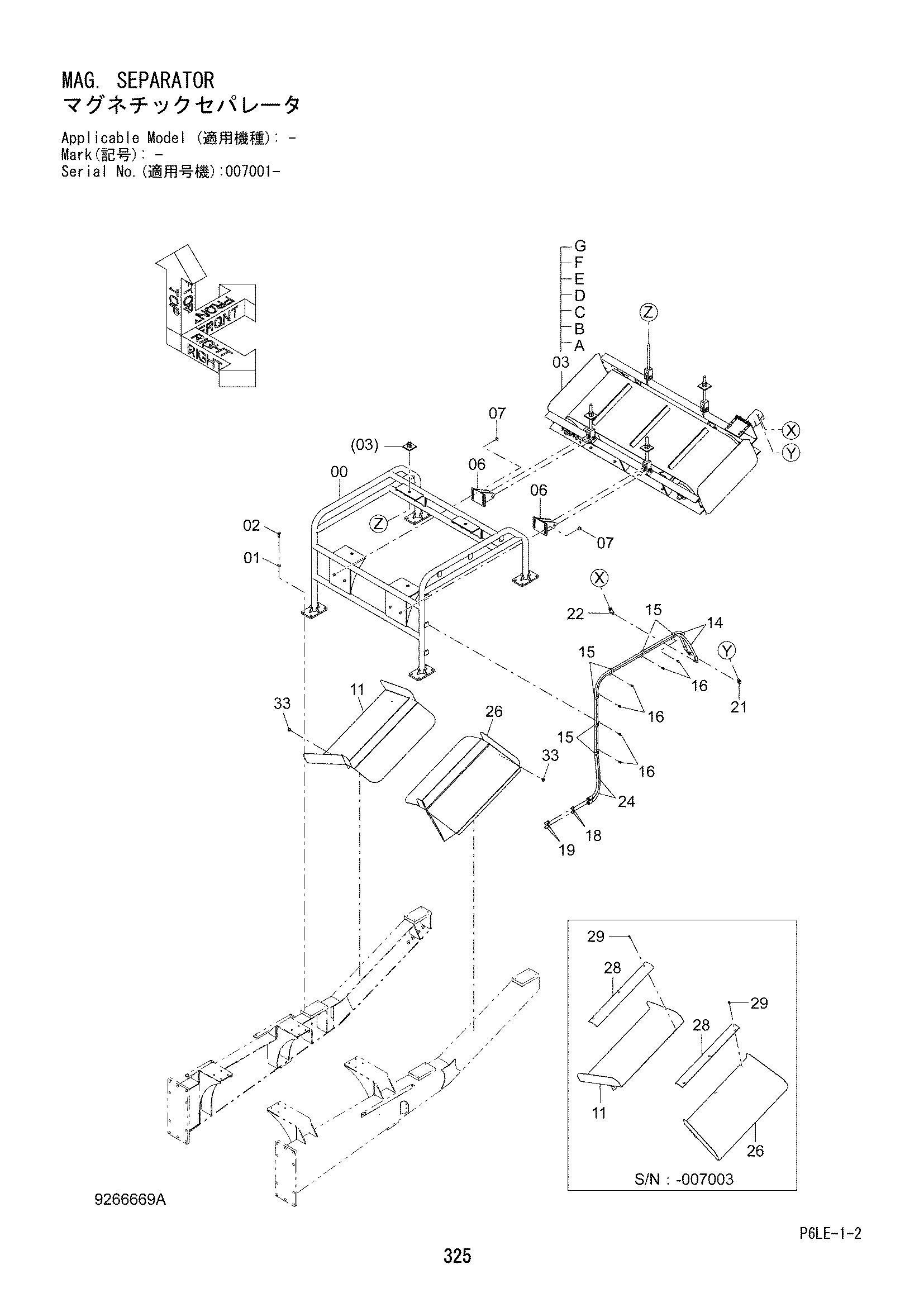

Заводская схема «MAG. сепаратор» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024855 замена: 6027284 | Рама | 1 |
| 00 | 6027284 | Рама | 1 |
| 01 | J222016 | Шайба | 16 |
| 02 | J921650 | Болт | 16 |
| 03 | 4669798 | Конвейер магнит | 1 |
| 03A | 4383503 | Гидромотор | 1 |
| 03B | 4617612 | Муфта цепь | 1 |
| 03C | 4603975 | Шкив привод | 1 |
| 03D | 4617517 | Шкив привод | 1 |
| 03E | 4617616 | Подшипник блок | 1 |
| 03F | 4617619 | Подшипник блок | 3 |
| 03G | 4615995 | Ремень резиновый | 1 |
| 06 | 8106018 | Кронштейн | 2 |
| 07 | J281235 | Болт с шайбой | 4 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 11 | 7052039 замена: 7053332 | Кхуте | 1 |
| 11 | 7053332 | Кхуте | 1 |
| 14 | 4658212 | Шланг | 2 |
| 15 | 4190266 | Зажим | 6 |
| 16 | J271025 | Болт с шайбой | 6 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4154653 | Адаптер | 2 |
| 19 | 4033129 | Самоуплотняющееся соединение | 2 |
| 19A | 4048090 | Пылезащитный колпачок | 1 |
| 21 | A852344 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4217342 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4327294 | Защитный кожух | 2 |
| 26 | 7052089 замена: 7053331 | Кхуте | 1 |
| 26 | 7053331 | Кхуте | 1 |
| 28 | 3110047 | Пластина | 2 |
| 29 | 4432554 | Болт флусх | 6 |
| 33 | J281030 | Болт с шайбой | 8 |
| 33A | J901030 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
