Нижняя защита — HITACHI ZR950JC

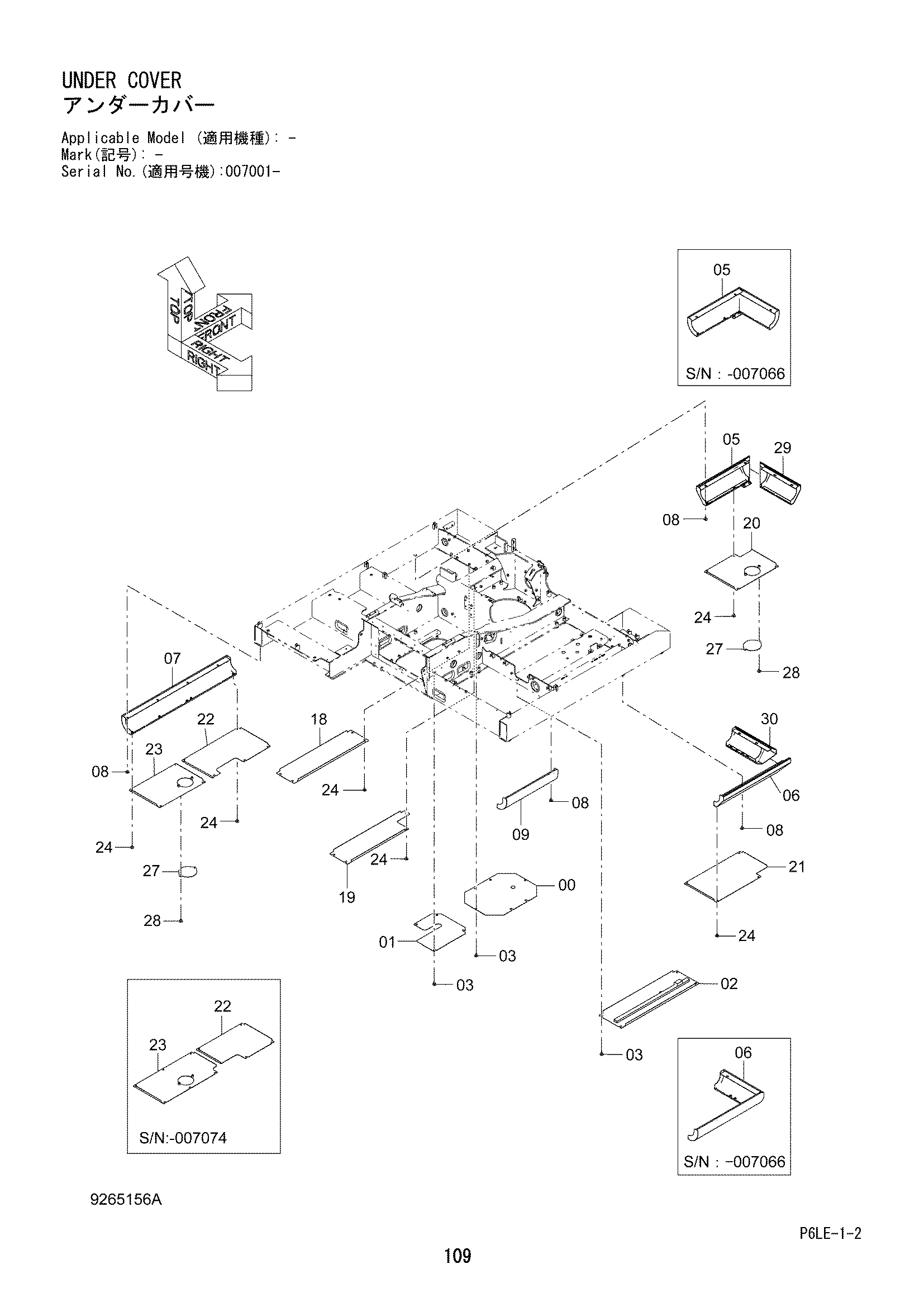

Заводская схема «Нижняя защита» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4657126 | Крышка нижний | 1 |
| 01 | 3108360 | Крышка нижний | 1 |
| 02 | 8105722 | Крышка нижний | 1 |
| 03 | J281030 | Болт с шайбой | 14 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 05 | 7051052 | Крышка | 1 |
| 05 | 7058224 | Крышка | 1 |
| 05 | 7057640 | Крышка | 1 |
| 06 | 7051053 | Крышка | 1 |
| 06 | 7058225 | Крышка | 1 |
| 06 | 7056398 | Крышка | 1 |
| 07 | 7051057 | Крышка | 1 |
| 07 | 7057639 | Крышка | 1 |
| 08 | J281025 | Болт с шайбой | 12 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 08 | J281025 | Болт с шайбой | 14 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 8107787 | Крышка | 1 |
| 09 | 7056397 | Крышка | 1 |
| 18 | 3109226 | Крышка | 1 |
| 19 | 3109227 | Крышка | 1 |
| 20 | 8105721 | Крышка нижний | 1 |
| 21 | 3108358 | Крышка нижний | 1 |
| 22 | 3108357 | Крышка нижний | 1 |
| 22 | 3118679 | Крышка нижний | 1 |
| 23 | 8105720 | Крышка нижний | 1 |
| 23 | 8121574 | Крышка нижний | 1 |
| 24 | J281025 | Болт с шайбой | 26 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 24 | J281025 | Болт с шайбой | 25 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 27 | 4651775 | Крышка | 2 |
| 28 | J281025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | 7055946 | Крышка | 1 |
| 29 | 8119569 | Крышка | 1 |
| 30 | 7055975 | Крышка | 1 |
| 30 | 8116845 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
