Обратные трубопроводы (2) — HITACHI ZR950JC

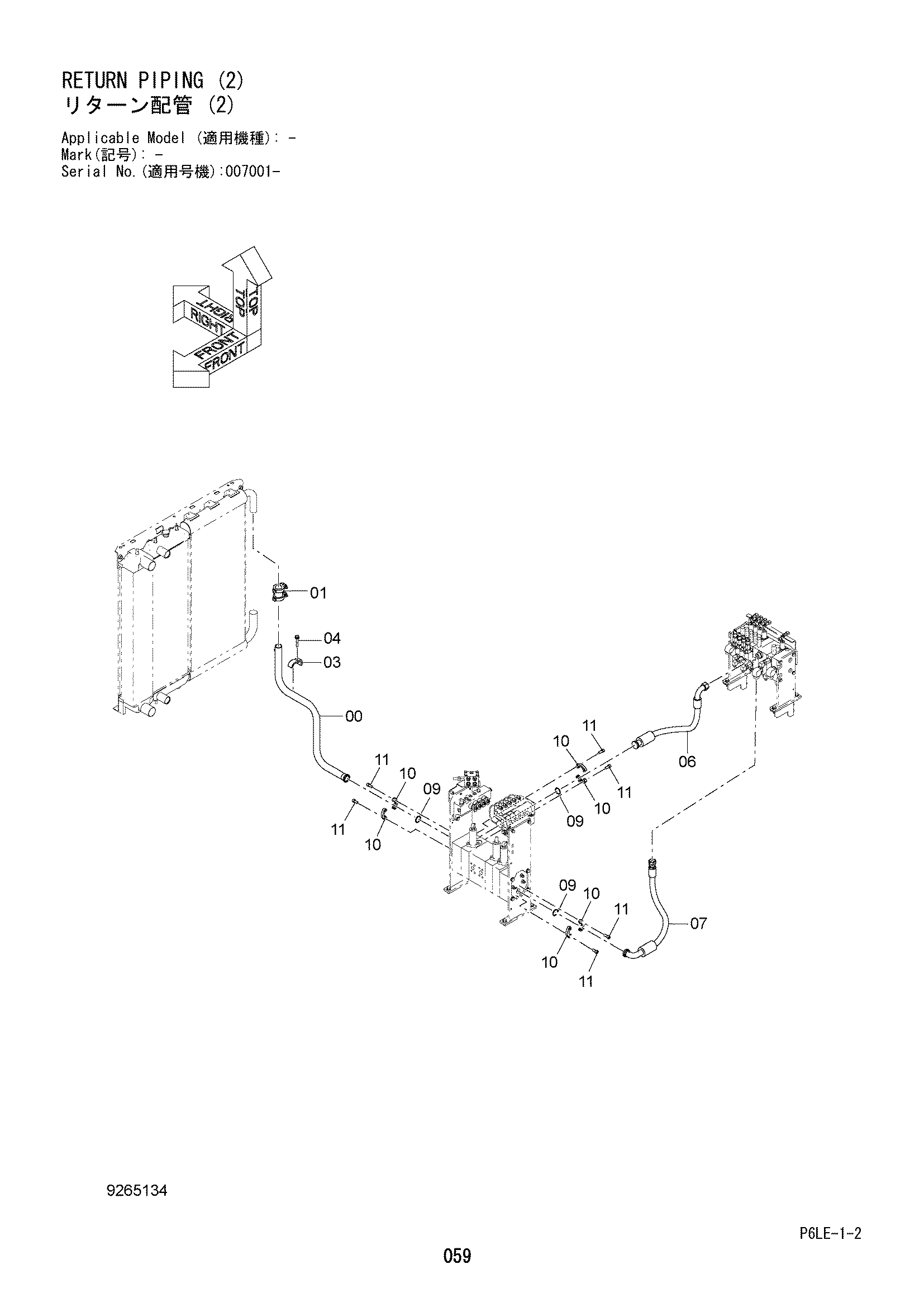

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105581 | Трубка | 1 |
| 01 | 4069801 | Муфта | 1 |
| 01A | 4196259 | Уплотнение кольцо | 2 |
| 03 | 4053698 | Хомут трубки | 1 |
| 04 | J271270 | Болт с шайбой | 1 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4656674 | Шланг | 1 |
| 07 | 4656677 | Шланг | 1 |
| 09 | 4508805 | Уплотнительное кольцо | 3 |
| 10 | 4154614 | Разъёмный фланец | 6 |
| 11 | J781230 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
