Гусеничная рама — HITACHI ZR950JC

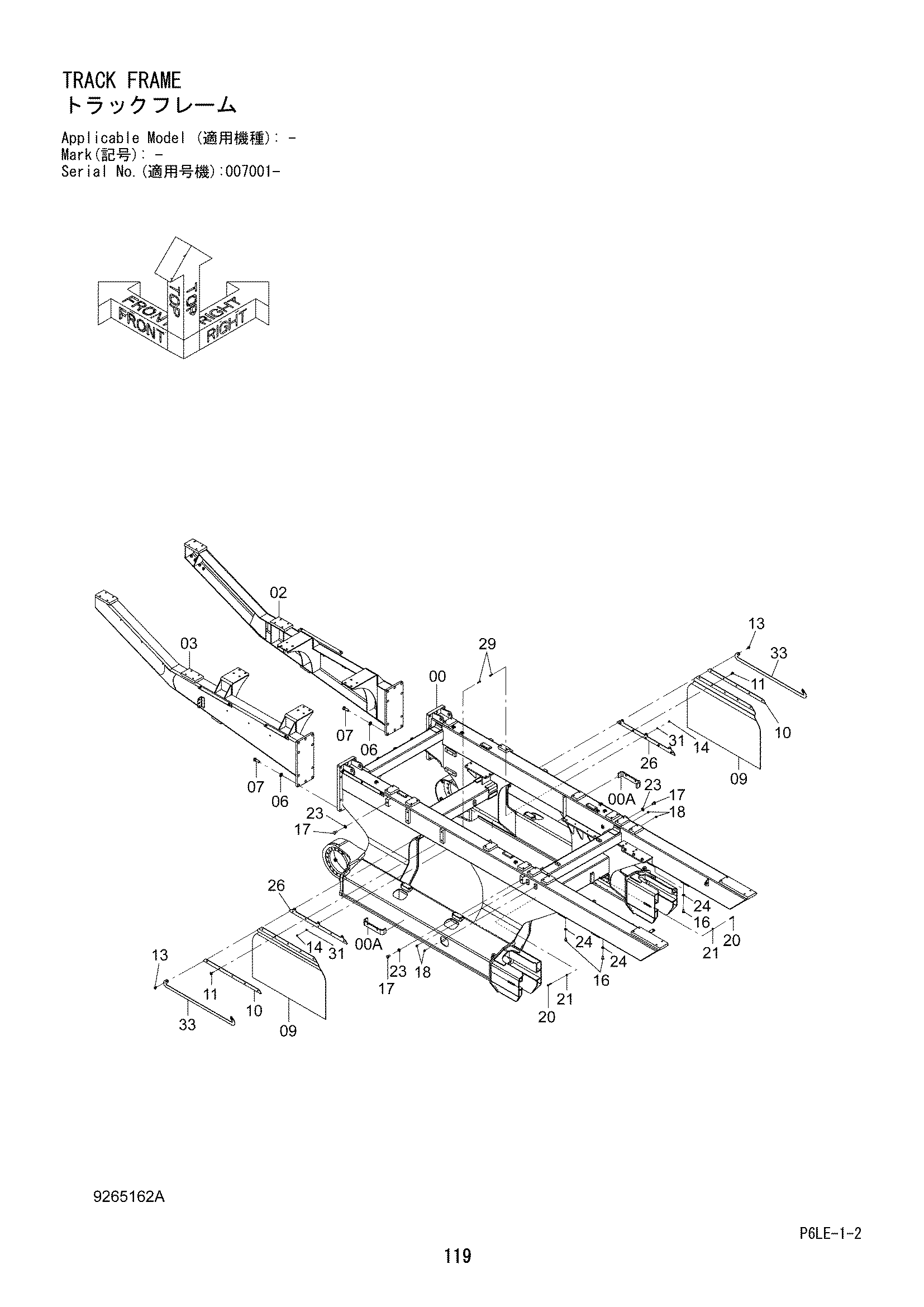

Заводская схема «Гусеничная рама» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024746 | Рама гусеница | 1 |
| 00A | 4446989 | Ступень | 2 |
| 02 | 6024750 | Беам боковой (правый) | 1 |
| 03 | 6024749 | Беам боковой (левый) | 1 |
| 06 | J222024 | Шайба | 20 |
| 07 | J922470 | Болт | 20 |
| 09 | 4709686 | Резиновая прокладка | 2 |
| 10 | 4698340 | Пластина | 2 |
| 11 | J281035 | Болт с шайбой | 10 |
| 11A | J901035 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | J281030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | J950010 | Гайка | 6 |
| 16 | J921630 | Болт | 12 |
| 17 | J922030 | Болт | 3 |
| 18 | J271016 | Болт с шайбой | 4 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | J781050 | Болт с внутренним шестигранником | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | J222020 | Шайба | 3 |
| 24 | J222016 | Шайба | 12 |
| 26 | 9770873 | Кронштейн | 2 |
| 29 | J781040 | Болт с внутренним шестигранником | 6 |
| 31 | A590110 | Плоская шайба | 6 |
| 33 | 4698341 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
