Ремень конвейер (1-1) — HITACHI ZR950JC

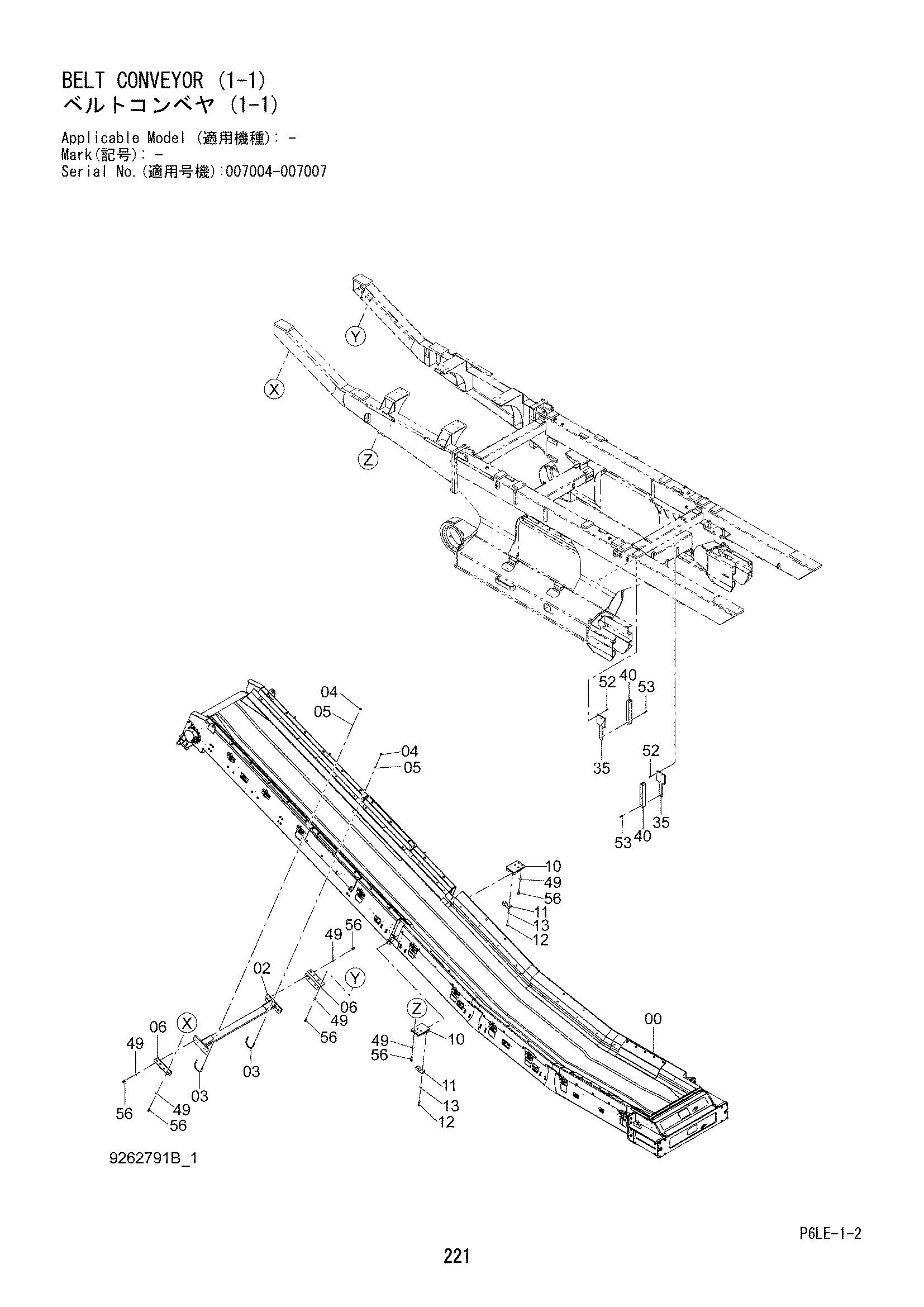

Заводская схема «Ремень конвейер (1-1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8105605 | Штанга | 1 |
| 03 | 4385913 | U-образный болт | 2 |
| 04 | J950012 | Гайка | 4 |
| 05 | J222012 | Шайба | 4 |
| 06 | 8105607 | Кронштейн | 2 |
| 10 | 8105597 | Кронштейн | 2 |
| 11 | 4612875 | Кронштейн | 2 |
| 12 | J921670 | Болт | 4 |
| 13 | J222016 | Шайба | 4 |
| 35 | 3109563 | Кронштейн | 2 |
| 40 | 3109562 | Проставка | 2 |
| 49 | 4087197 | Шайба | 24 |
| 52 | J271035 | Болт с шайбой | 8 |
| 52A | J901035 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J781060 | Болт с внутренним шестигранником | 8 |
| 56 | J921650 | Болт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
