Электрооборудование (3) — HITACHI ZR950JC

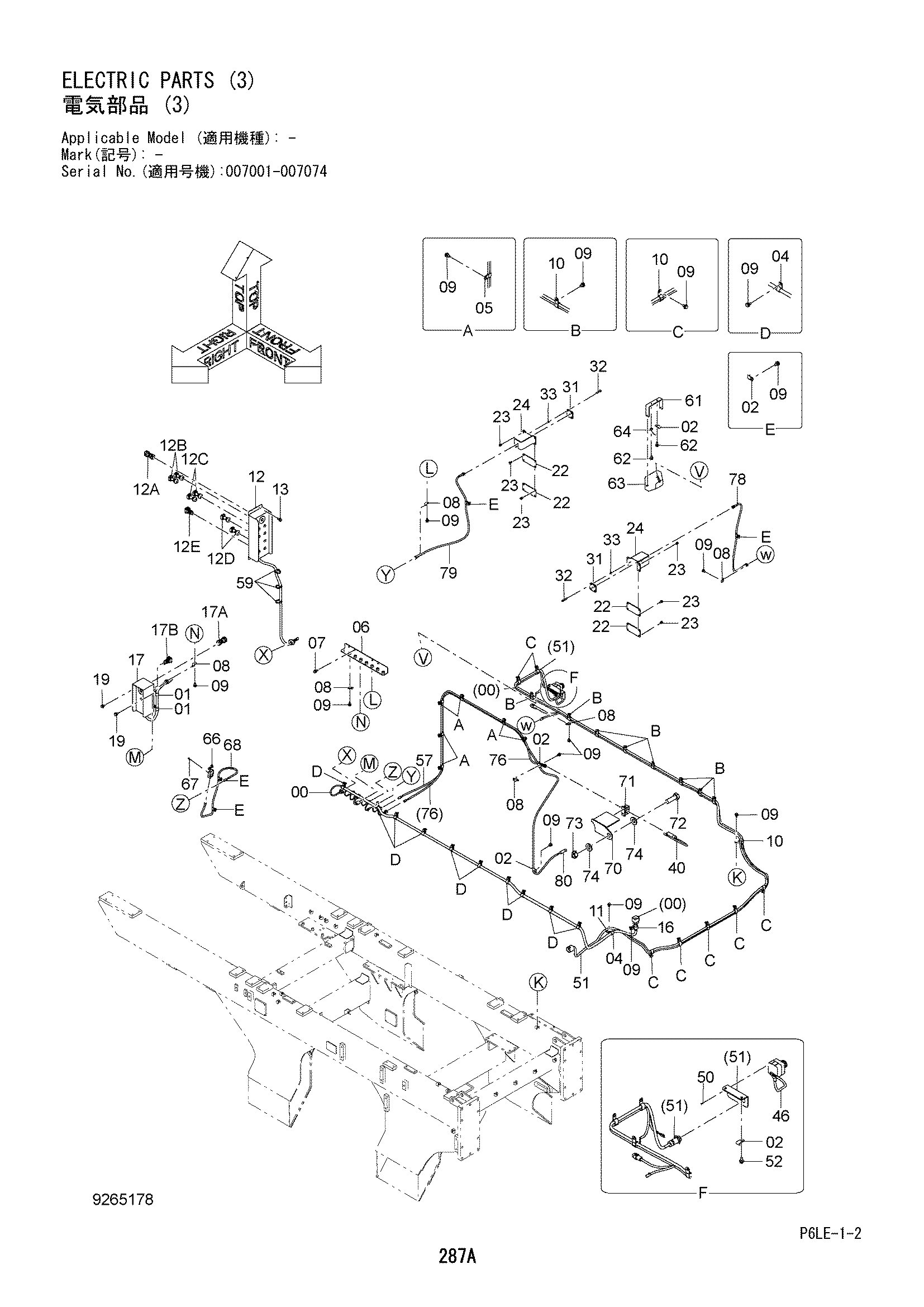

Заводская схема «Электрооборудование (3)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2053648 | Жгут проводов | 1 |
| 01 | 4190253 | Зажим | 2 |
| 02 | 4190261 | Зажим | 9 |
| 04 | 4190273 | Зажим | 11 |
| 05 | 4192018 | Зажим | 6 |
| 06 | 9766487 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4282175 | Кронштейн | 10 |
| 09 | J271020 | Болт с шайбой | 49 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4190292 | Зажим | 16 |
| 11 | 4190275 | Зажим | 1 |
| 12 | 4657755 | Короб управление | 1 |
| 12A | 4675204 | Выключатель пусхбут. | 1 |
| 12B | 4675205 | Выключатель пусхбут.(греен | 2 |
| 12C | 4675206 | Выключатель пусхбут.(блакк | 2 |
| 12D | 4675207 | Выключатель пусхбут.(йелло | 2 |
| 12E | 4615196 | Выключатель поворотный | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4190263 | Зажим | 1 |
| 17 | 4664738 | Короб управление | 1 |
| 17A | 4675204 | Выключатель пусхбут. | 1 |
| 17B | 4615196 | Выключатель поворотный | 1 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 4666787 | Крышка | 4 |
| 23 | J260816 | Болт с шайбой | 24 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 9766488 | Кронштейн | 2 |
| 31 | 4657859 | Пластина | 2 |
| 32 | J780845 | Болт с внутренним шестигранником | 8 |
| 33 | 4656665 | Пружина | 8 |
| 40 | 4657815 | Выключатель | 1 |
| 46 | 4660165 | Выключатель | 1 |
| 50 | J450412 | Винт с шайбой | 2 |
| 51 | 2053635 | Жгут проводов | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 57 | 4665841 | Разъём трос | 1 |
| 59 | 4055312 | Ленточный зажим | 3 |
| 61 | 4447521 | Кронштейн | 1 |
| 62 | J271025 | Болт с шайбой | 2 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4274478 | Фара | 1 |
| 63A | 4285646 | Рассеиватель | 1 |
| 63B | 4285647 | Обод | 1 |
| 63C | 4285648 | Лампа | 1 |
| 63D | 4288342 | Прокладка | 1 |
| 63E | J900616 | Болт | 2 |
| 64 | 4345263 | Жгут проводов | 1 |
| 66 | 4454138 | Выключатель концевой | 1 |
| 67 | J780516 | Болт с внутренним шестигранником | 2 |
| 68 | 4601948 | Трос | 1 |
| 70 | 8109118 | Кронштейн | 1 |
| 71 | 4671921 | Хомут трубки | 1 |
| 72 | J923090 | Болт | 1 |
| 73 | J950030 | Гайка | 1 |
| 74 | J222030 | Шайба | 2 |
| 76 | 4671536 | Жгут проводов | 1 |
| 78 | 4669596 | Датчик уровень | 1 |
| 79 | 4669610 | Датчик уровень | 1 |
| 80 | 4675991 | Датчик строке | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
