Конвейер (1-3) — HITACHI ZR950JC

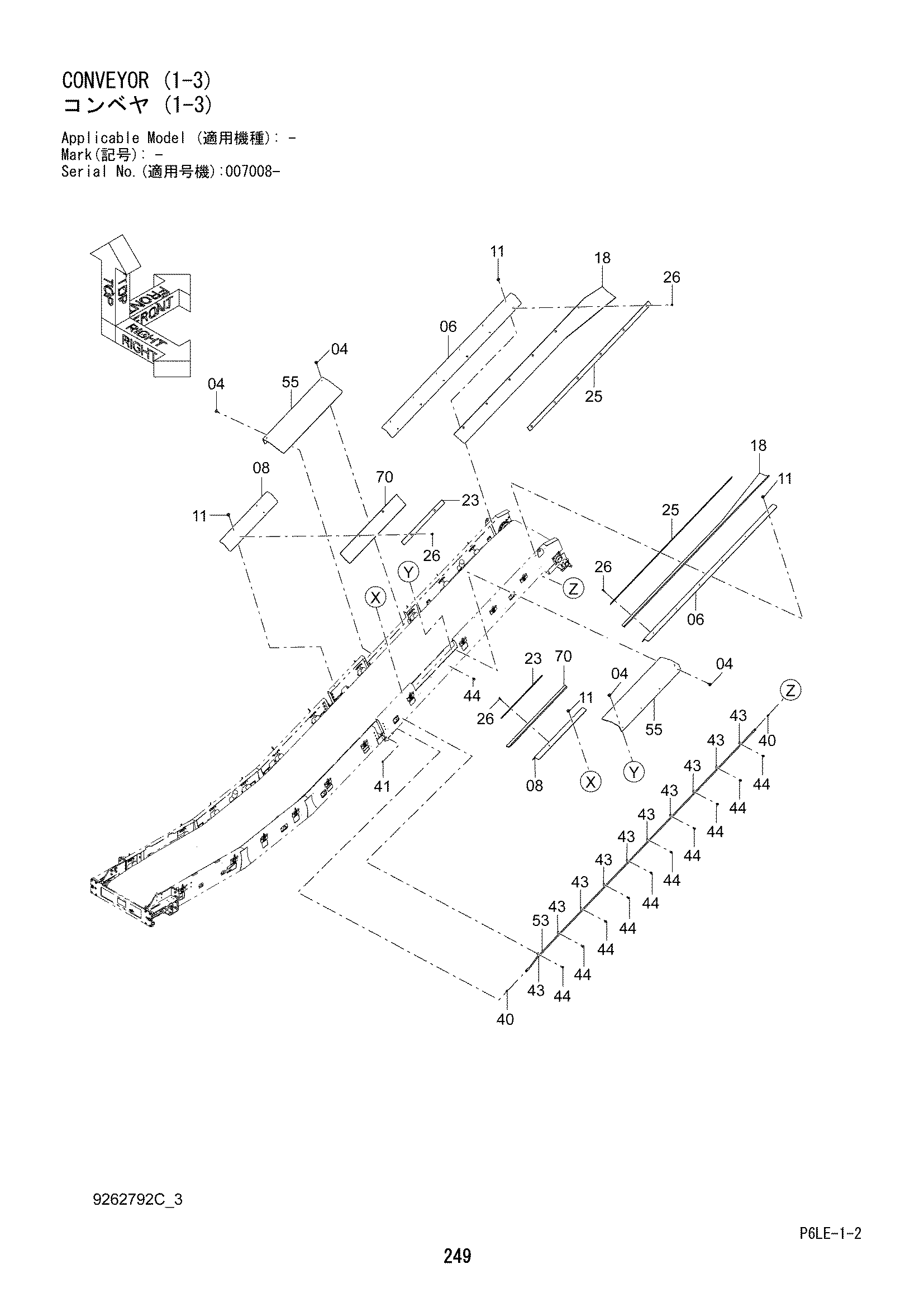

Заводская схема «Конвейер (1-3)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J281040 | Болт с шайбой | 12 |
| 04A | J901040 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 8104623 | Скирт | 2 |
| 08 | 8104628 | Скирт | 2 |
| 11 | J281030 | Болт с шайбой | 16 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 18 | 3108118 | Резиновая прокладка | 2 |
| 23 | 4652611 | Штанга плоский | 2 |
| 25 | 4652610 | Штанга плоский | 2 |
| 26 | 4432554 | Болт флусх | 16 |
| 40 | 4298744 | Адаптер | 2 |
| 41 | J75581 | Пресс-маслёнка | 1 |
| 43 | 4190272 | Зажим | 10 |
| 44 | J271030 | Болт с шайбой | 10 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 44 | J271030 | Болт с шайбой | 11 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 53 | 4669138 | Шланг | 1 |
| 55 | 3110195 | Скирт | 2 |
| 70 | 4673523 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
