Каталог запчастей HITACHI

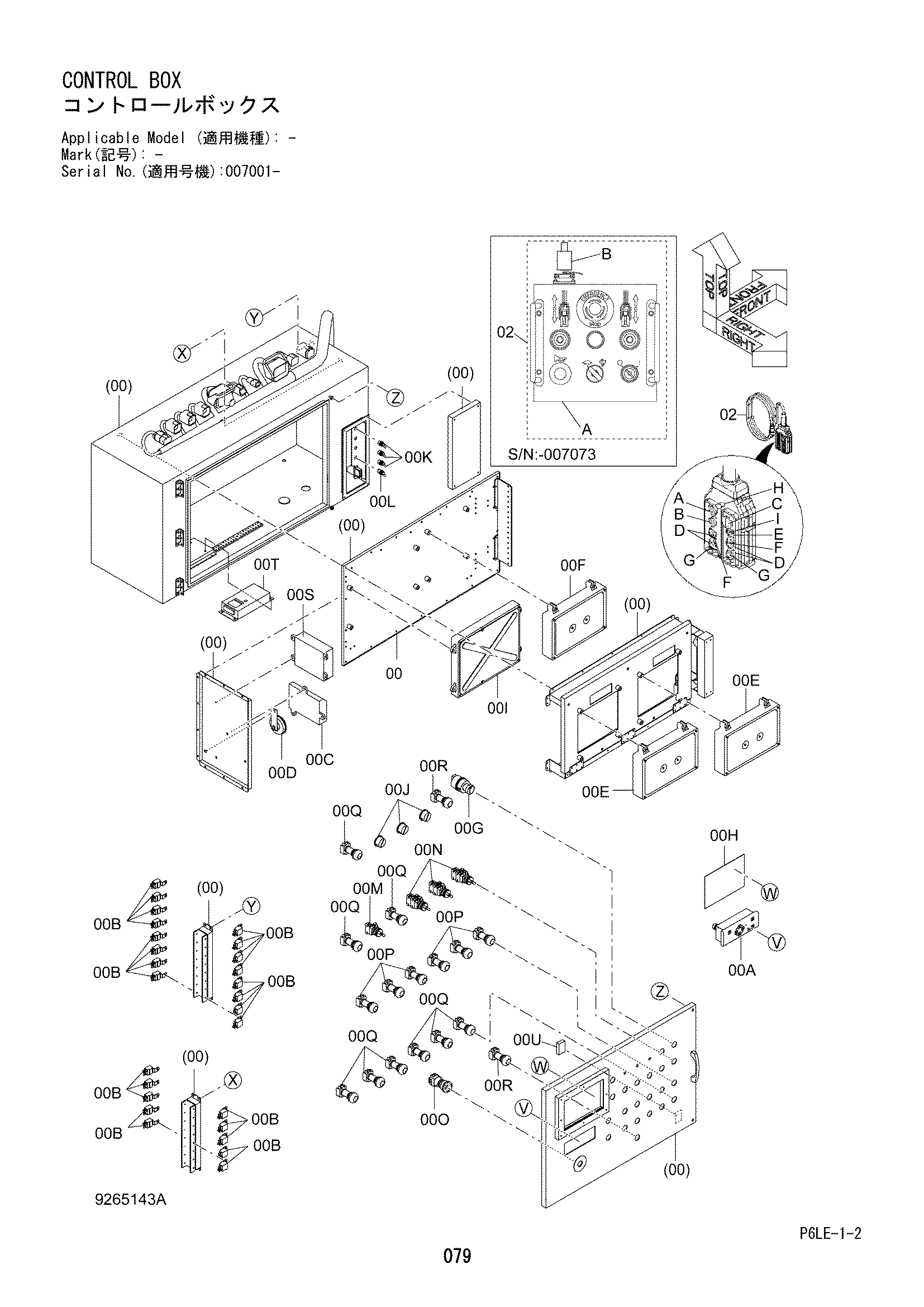

Управление короб — HITACHI ZR950JC
Заводская схема «Управление короб» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9266717 | Короб управление | 1 |
| 00A | 4614375 | Короб выключатель | 1 |
| 00B | 4414207 | Реле | 26 |
| 00C | 4631129 | Контроллер | 1 |
| 00D | 4638167 | Звуковой сигнал | 1 |
| 00E | 9273337 | Блок контроллер | 2 |
| 00E | 9313081 | Блок контроллер | 2 |
| 00F | 9263792 | Блок контроллер | 1 |
| 00F | 9292116 | Блок контроллер | 1 |
| 00G | 4448303 | Замок зажигания | 1 |
| 00H | 9276368 | Монитор | 1 |
| 00H | 4698303 | Монитор | 1 |
| 00I | 9276362 | Контроллер(IDU) | 1 |
| 00I | 9313082 | Контроллер(IDU) | 1 |
| 00J | 4601259 | Ресистор вариа. | 3 |
| 00K | 4675957 | Выключатель тоггле | 3 |
| 00K | 4675957 | Выключатель тоггле | 2 |
| 00L | 4675958 замена: 4698195 | Выключатель тоггле | 1 |
| 00L | 4698195 | Выключатель тоггле | 1 |
| 00M | 4482197 | Выключатель | 1 |
| 00N | 4614797 | Выключатель поворотный | 3 |
| 00O | 4675204 | Выключатель пусхбут. | 1 |
| 00P | 4675205 | Выключатель пусхбут. | 6 |
| 00Q | 4675206 | Выключатель пусхбут. | 9 |
| 00R | 4675207 | Выключатель пусхбут. | 2 |
| 00S | 4653202 | Ремоте-контрол | 1 |
| 00T | 4635318 | Контроллер | 1 |
| 00U | 4667125 | Контроллер | 1 |
| 02 | 9272792 замена: 4706285 | Ремоте-контрол | 1 |
| 02A | 4664739 | Короб управление | 1 |
| 02B | 4671281 | Трос | 1 |
| 02 | 4706285 | Ремоте-контрол | 1 |
| 02A | 4698071 | Выключатель поворотный | 1 |
| 02B | 4698072 | Выключатель поворотный | 1 |
| 02C | 4698073 | Выключатель пусхбут. | 1 |
| 02D | 4698074 | Выключатель пусхбут. | 2 |
| 02E | 4698075 | Колпачок резиновый | 1 |
| 02F | 4698076 | Колпачок резиновый | 2 |
| 02G | 4698077 | Колпачок резиновый | 2 |
| 02H | 4698078 | Фонарь пилотный | 1 |
| 02I | 4698084 | Выключатель пусхбут. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
