Гидроцилиндр. сиде-конвейор — HITACHI ZR950JC

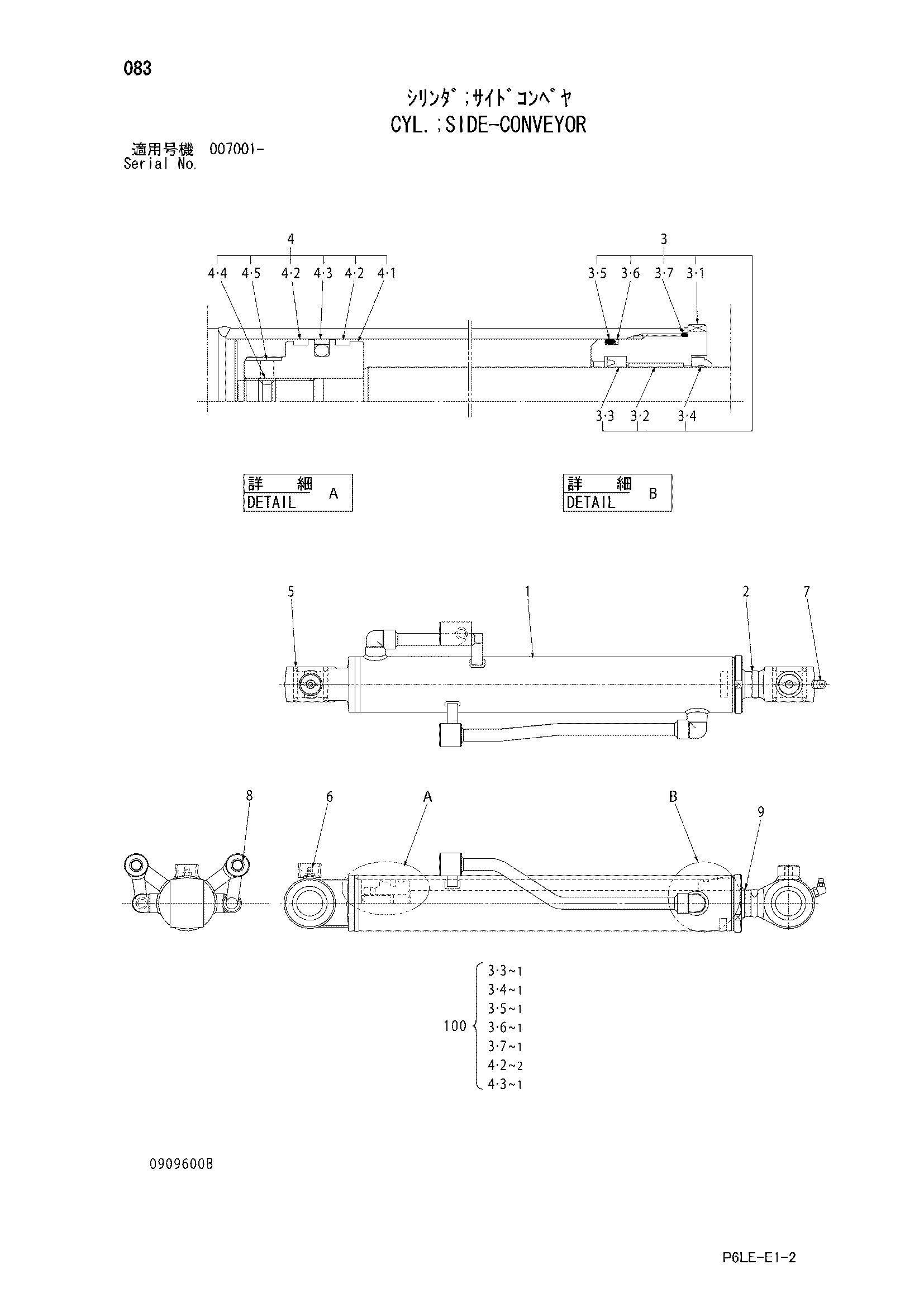

Заводская схема «Гидроцилиндр. сиде-конвейор» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4484744 | Гидроцилиндр. сиде-конвейор | 1 | |
| 1 | 0909601 | Труба гидроцилиндра в сборе | 1 |
| 2 | 0909502 | Шток поршня в сборе | 1 |
| 3 | 0909503 | Головка гидроцилиндр в сборе | 1 |
| 3-1 | 0430602 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0430306 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430403 | Уплотнительное кольцо | 1 |
| 3-6 | 0430404 | Опорное кольцо | 1 |
| 3-7 | 0430406 | Уплотнительное кольцо | 1 |
| 4 | 0909504 | Поршень в сборе | 1 |
| 4-1 | 0430410 | Поршень | 1 |
| 4-2 | 0909505 | Направляющее кольцо | 2 |
| 4-3 | 0430412 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | 0430309 | Пылезащитное уплотнение | 4 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 7 | 0429921 | Пресс-маслёнка | 1 |
| 8 | 0909506 | Пробка | 2 |
| 9 | 0909507 | Колпачок | 1 |
| 100 | 4615126 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
