Каталог запчастей HITACHI
Электрооборудование (1) — HITACHI ZR950JC

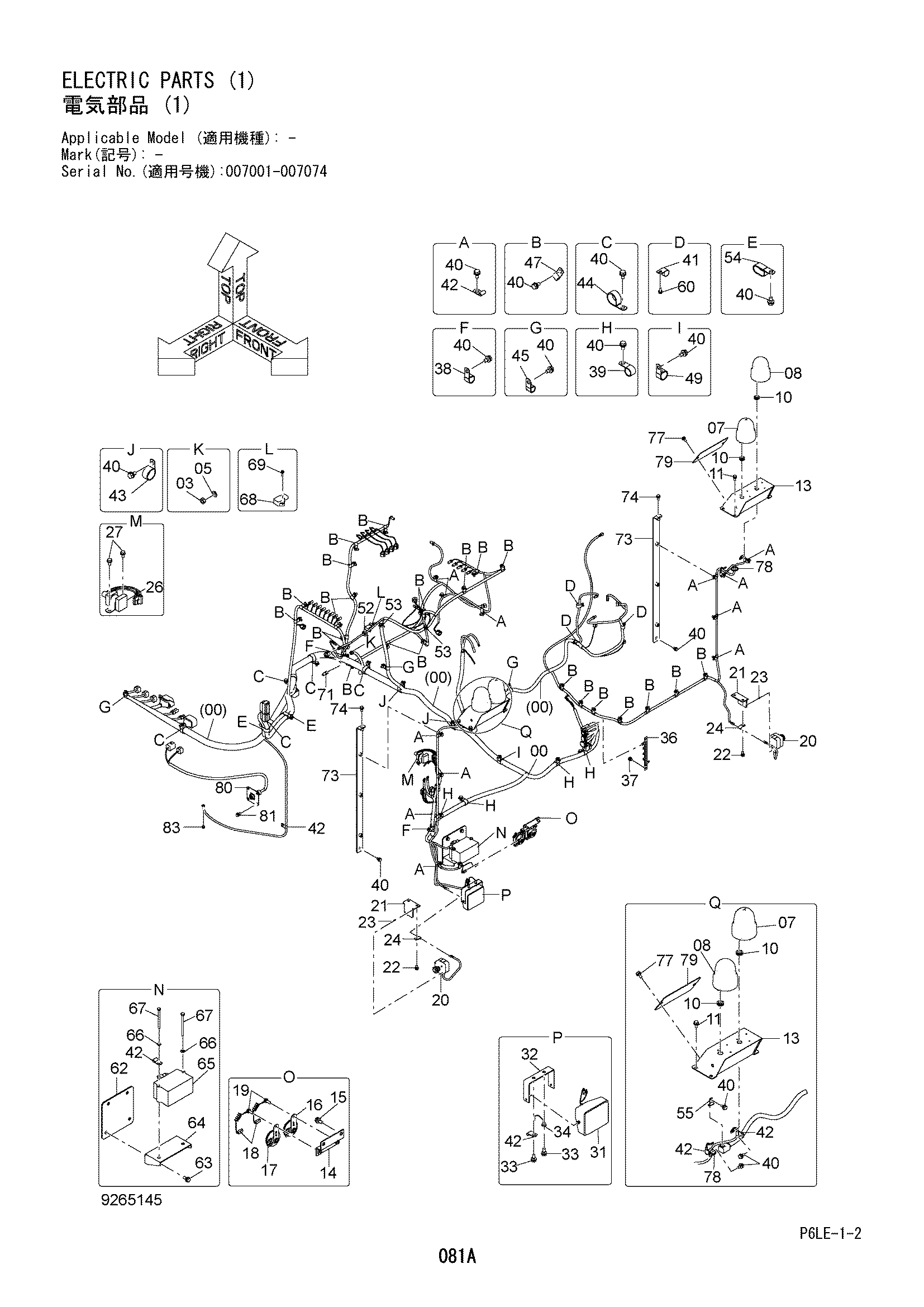

Заводская схема «Электрооборудование (1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005595 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 1 |
| 05 | A590110 | Плоская шайба | 1 |
| 07 | 4460269 | Фонарь воркинг | 2 |
| 08 | 4429413 | Фонарь воркинг | 2 |
| 10 | 94-2816 | Резиновая втулка | 4 |
| 11 | J271025 | Болт с шайбой | 8 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8109005 | Кронштейн | 2 |
| 14 | 8096561 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4638165 | Звуковой сигнал | 1 |
| 17 | 4638167 | Звуковой сигнал | 1 |
| 18 | 4254603 | Жгут проводов | 2 |
| 19 | J260825 | Болт с шайбой | 2 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4660165 | Выключатель | 2 |
| 21 | 4447460 | Кронштейн | 2 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J450412 | Винт с шайбой | 4 |
| 24 | 4190261 | Зажим | 2 |
| 26 | 4452158 | Реле | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 31 | 4274478 | Фара | 1 |
| 31A | 4285646 | Рассеиватель | 1 |
| 31B | 4285647 | Обод | 1 |
| 31C | 4285648 | Лампа | 1 |
| 31D | 4288342 | Прокладка | 1 |
| 31E | J900616 | Болт | 2 |
| 32 | 4447521 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4345263 | Жгут проводов | 1 |
| 36 | 3106886 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 2 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4190277 | Зажим | 2 |
| 39 | 4190263 | Зажим | 4 |
| 40 | J271020 | Болт с шайбой | 61 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4450494 | Зажим | 3 |
| 42 | 4190261 | Зажим | 18 |
| 43 | 4190264 | Зажим | 2 |
| 44 | 4190291 | Зажим | 5 |
| 45 | 4190273 | Зажим | 3 |
| 47 | 4190275 | Зажим | 24 |
| 49 | 4192035 | Зажим | 1 |
| 52 | 4449250 | Зажим | 1 |
| 53 | 4254600 | Зажим | 2 |
| 54 | 4192034 | Зажим | 2 |
| 55 | 4418301 | Кронштейн | 1 |
| 60 | J260616 | Болт с шайбой | 3 |
| 60A | J900616 | Болт | 1 |
| 60B | A590106 | Плоская шайба | 1 |
| 62 | 9766348 | Пластина | 1 |
| 63 | J271025 | Болт с шайбой | 4 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 8074688 | Кронштейн | 1 |
| 65 | 4283028 | Сигнализация | 1 |
| 66 | A590108 | Плоская шайба | 2 |
| 67 | J900800 | Болт | 2 |
| 68 | 4651944 | Датчик давления | 1 |
| 69 | J450520 | Винт с шайбой | 2 |
| 71 | 4651943 | Датчик термостатический | 1 |
| 73 | 8105645 | Кронштейн | 2 |
| 74 | J271025 | Болт с шайбой | 2 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 77 | J271025 | Болт с шайбой | 4 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | 4159363 | Резиновая втулка | 2 |
| 79 | 4669540 | Крышка | 2 |
| 80 | 2054314 | Жгут проводов | 1 |
| 81 | J271025 | Болт с шайбой | 4 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | J260816 | Болт с шайбой | 1 |
| 83A | J900816 | Болт | 1 |
| 83B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
