Ремень конвейер (1-2) — HITACHI ZR950JC

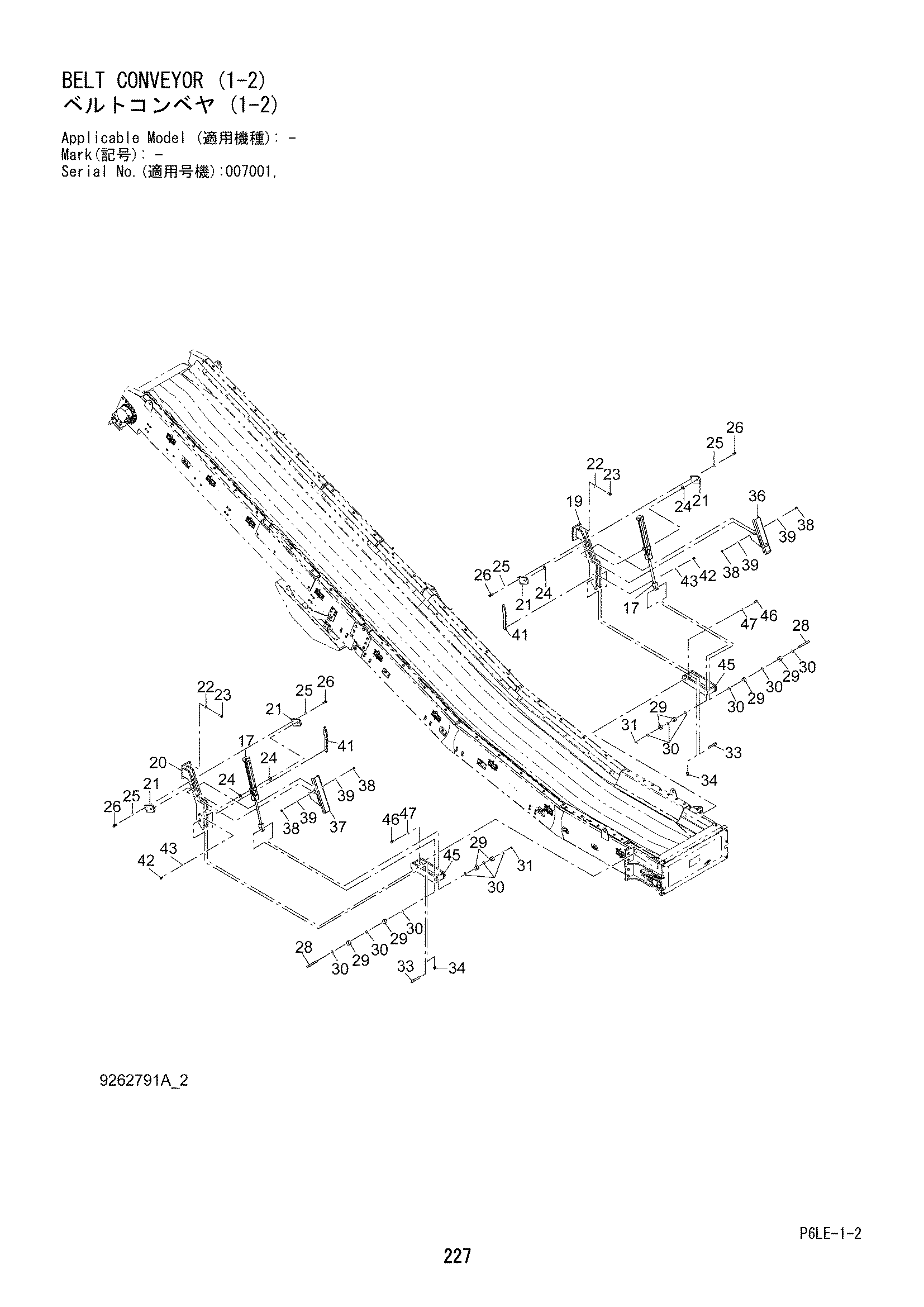

Заводская схема «Ремень конвейер (1-2)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4656688 | Гидроцилиндр | 2 |
| 19 | 7050943 | Подвес | 1 |
| 20 | 7050944 | Подвес | 1 |
| 21 | 4656554 | Пластина | 4 |
| 22 | J222016 | Шайба | 8 |
| 23 | J921650 | Болт | 8 |
| 24 | A590127 | Плоская шайба | 4 |
| 25 | J222016 | Шайба | 8 |
| 26 | J921650 | Болт | 8 |
| 28 | 4656557 | Палец | 2 |
| 29 | 4656558 | Ролик | 8 |
| 30 | A590120 | Плоская шайба | 12 |
| 31 | 4077248 | Стопорный палец | 2 |
| 33 | 4656556 | Палец | 2 |
| 34 | 947404 | Палец кольцо | 2 |
| 36 | 8105538 | Крышка гидроцилиндр. | 1 |
| 37 | 8105578 | Крышка гидроцилиндр. | 1 |
| 38 | J921225 | Болт | 8 |
| 39 | A590912 | Пружинная шайба | 8 |
| 41 | 4656555 | Проставка | 2 |
| 42 | J921235 | Болт | 6 |
| 43 | A590912 | Пружинная шайба | 6 |
| 45 | 8105537 | Кронштейн | 2 |
| 46 | J921645 | Болт | 8 |
| 47 | J222016 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
