Гриззлй кхуте (боковой конвейер) — HITACHI ZR950JC

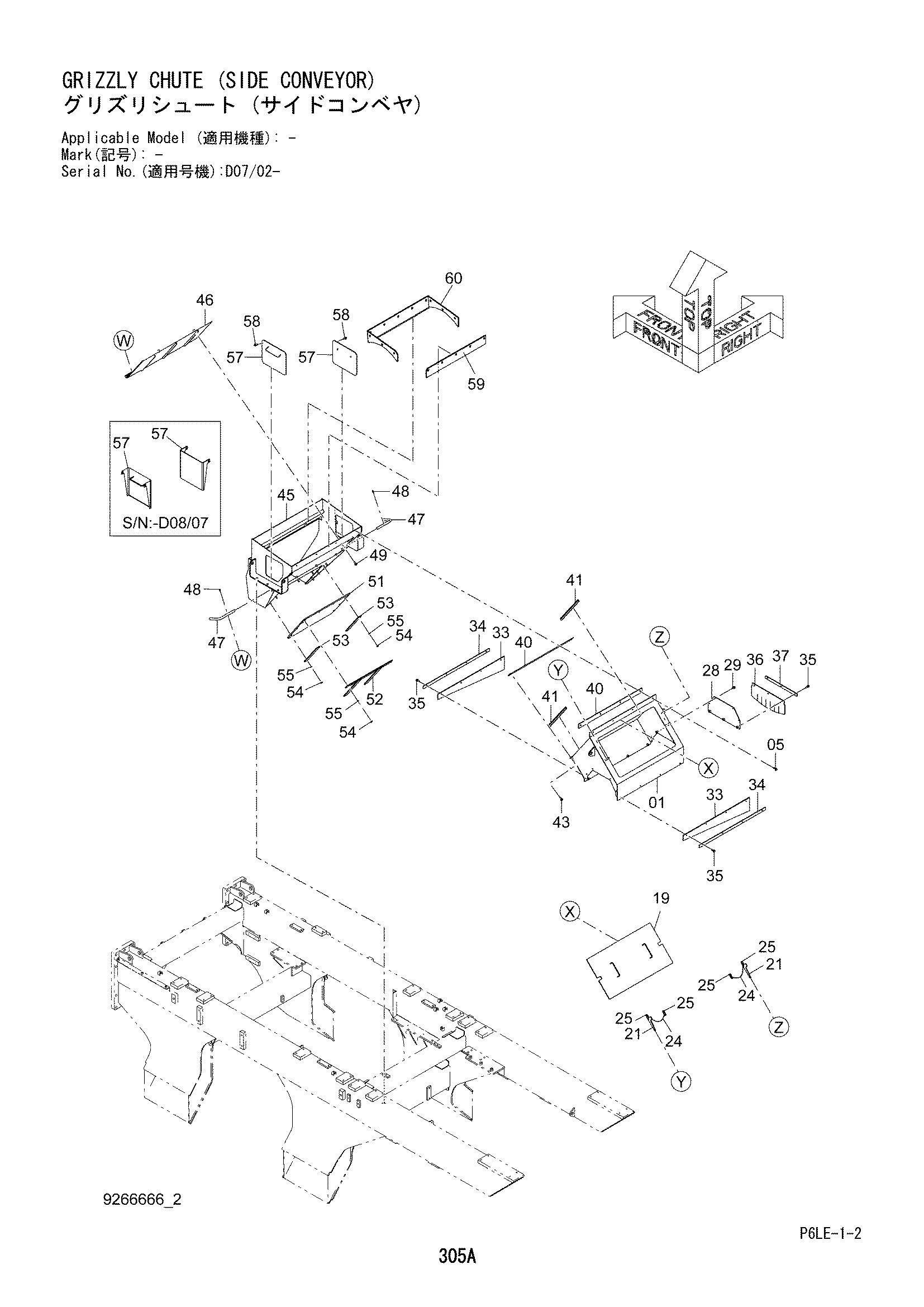

Заводская схема «Гриззлй кхуте (боковой конвейер)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6025333 | Кхуте | 1 |
| 05 | J271035 | Болт с шайбой | 4 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 19 | 8106159 | Крышка | 1 |
| 21 | 4620574 | Ведге | 2 |
| 24 | 4641711 | Провод | 2 |
| 25 | 4322870 | Зажим | 4 |
| 28 | 9767531 | Крышка | 1 |
| 29 | J271030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 33 | 4658607 | Резиновая прокладка | 2 |
| 34 | 4658608 | Пластина | 2 |
| 35 | J271035 | Болт с шайбой | 11 |
| 35A | J901035 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4667016 | Резиновая прокладка | 1 |
| 37 | 4667017 | Пластина | 1 |
| 40 | 4667019 | Резиновая прокладка | 2 |
| 41 | 4667018 | Уплотнительная окантовка | 2 |
| 43 | J281030 | Болт с шайбой | 4 |
| 43A | J901030 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 45 | 5012895 замена: 5012896 | Кхуте | 1 |
| 45 | 5012896 | Кхуте | 1 |
| 46 | 8120946 | Флаппер | 1 |
| 47 | 4702392 | Штанга | 2 |
| 48 | 4027427 | Пружинный штифт | 4 |
| 49 | J281030 | Болт с шайбой | 2 |
| 49A | J901030 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 51 | 4667002 | Резиновая прокладка | 1 |
| 52 | 9767526 | Пластина | 1 |
| 53 | 4667003 | Пластина | 2 |
| 54 | J950010 | Гайка | 10 |
| 55 | A590110 | Плоская шайба | 10 |
| 57 | 9771551 замена: 9771552 | Крышка | 2 |
| 57 | 9771552 | Крышка | 2 |
| 58 | J281030 | Болт с шайбой | 8 |
| 58A | J901030 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
| 59 | 4659697 | Резиновая прокладка | 1 |
| 60 | 3110990 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
