Гидрораспределитель (дополнительный) — HITACHI ZR950JC

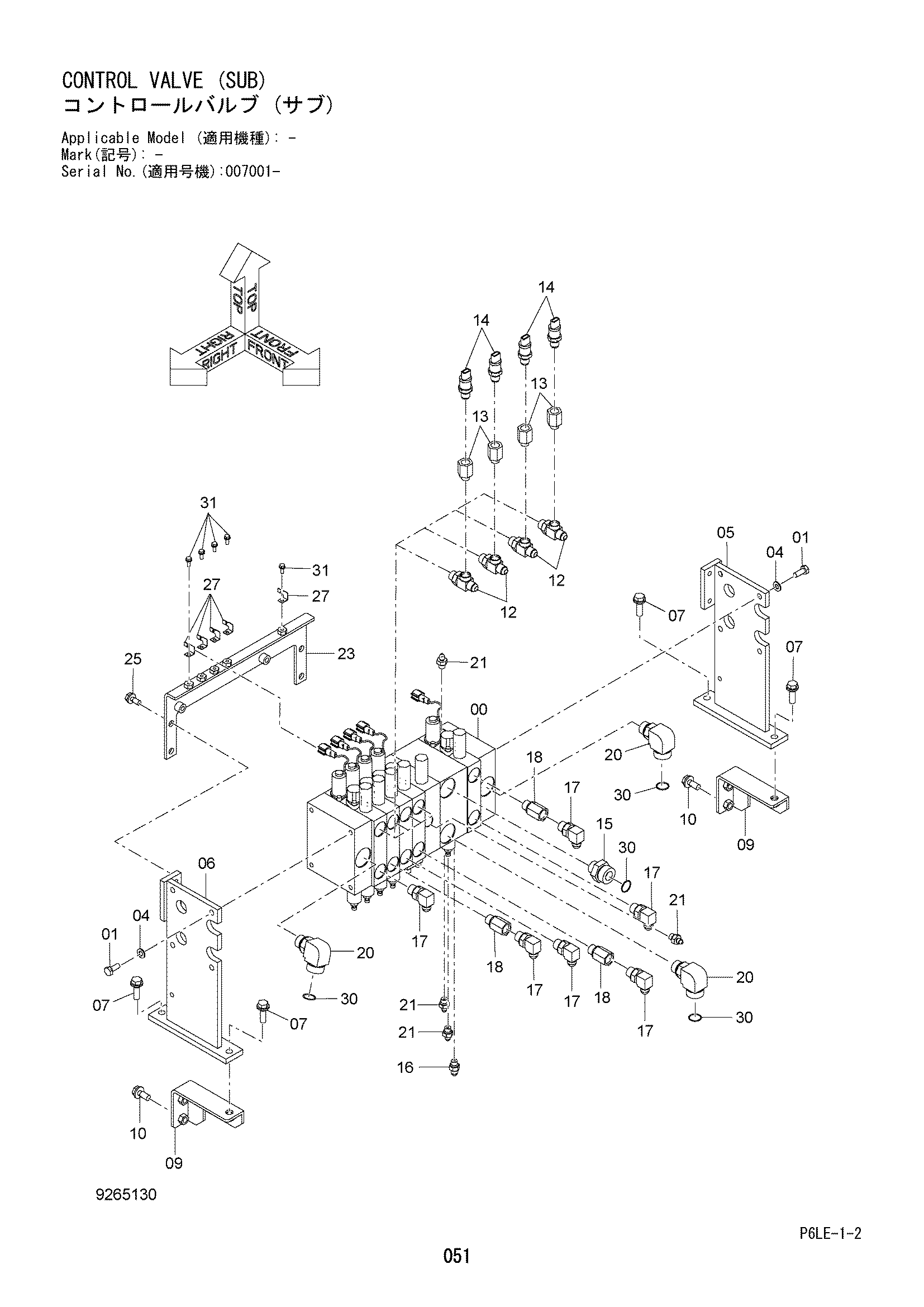

Заводская схема «Гидрораспределитель (дополнительный)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4652555 | Гидрораспределитель | 1 |
| 01 | J241025 | Болт | 8 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | 8077940 | Кронштейн | 1 |
| 06 | 8077939 | Кронштейн | 1 |
| 07 | J271240 | Болт с шайбой | 4 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 9753569 | Кронштейн | 2 |
| 10 | J271230 | Болт с шайбой | 4 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4285109 | Тройник | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4356422 | Адаптер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4436271 | Датчик давления | 4 |
| 14A | 4365826 | Уплотнительное кольцо | 1 |
| 15 | A853168 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852344 | Угловой штуцер | 6 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4406267 | Переходник | 3 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853368 | Угловой штуцер | 3 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 4 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 8104349 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4252767 | Кронштейн | 5 |
| 30 | 4187328 | Уплотнительное кольцо | 4 |
| 31 | J260616 | Болт с шайбой | 5 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
