Центральный пол — HITACHI ZR950JC

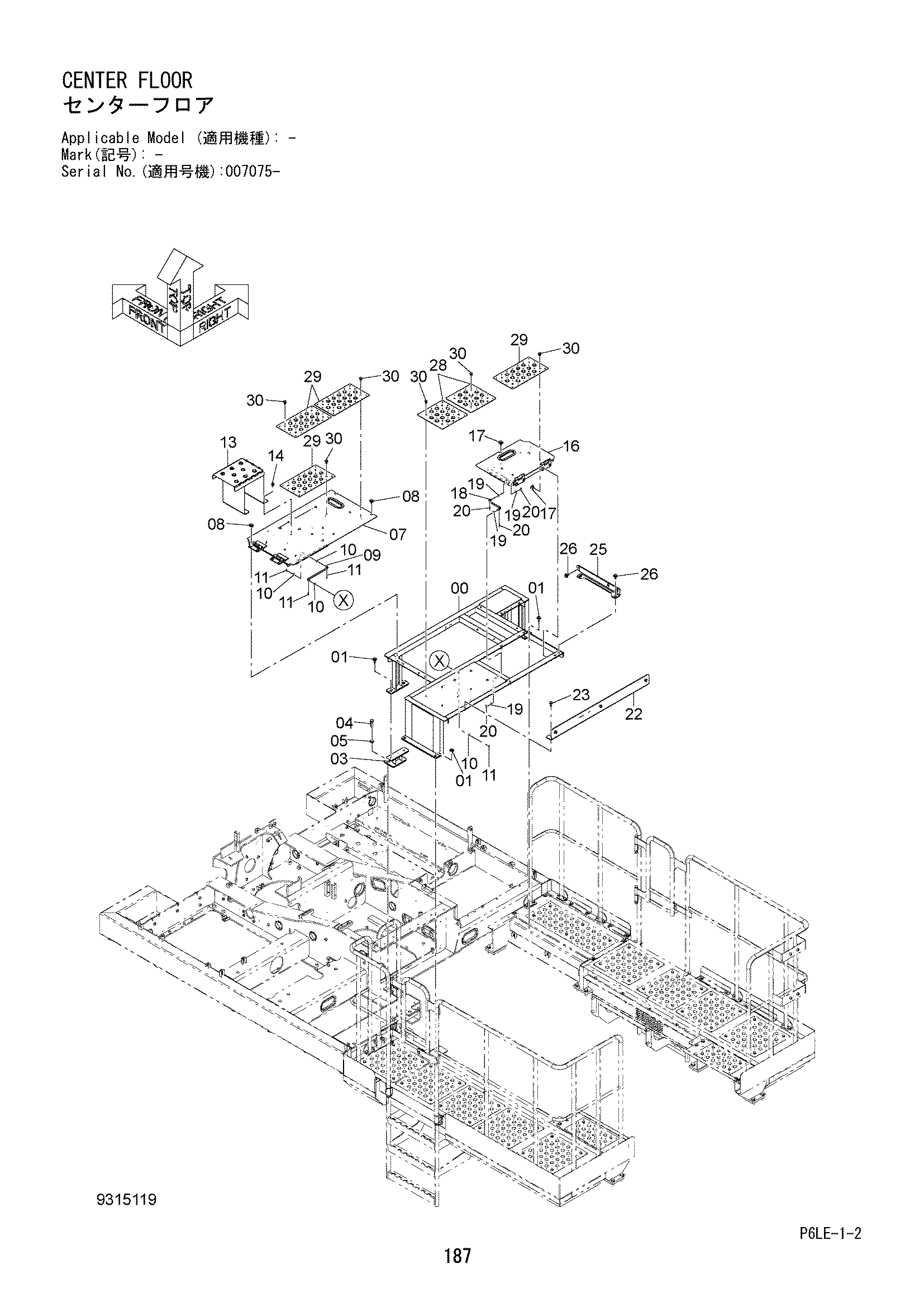

Заводская схема «Центральный пол» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011133 | Пол центральный | 1 |
| 01 | J281035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 8107268 | Кронштейн | 1 |
| 04 | J921650 | Болт | 2 |
| 05 | J222016 | Шайба | 2 |
| 07 | 8121902 | Гате | 1 |
| 08 | J281030 | Болт с шайбой | 6 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 4720686 | Стойка | 1 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | 4022698 | Стопорный палец | 4 |
| 13 | 7058678 | Ступень | 1 |
| 14 | J271025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8121903 | Гате | 1 |
| 17 | J281030 | Болт с шайбой | 5 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | 4668576 | Стойка | 1 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | 4022698 | Стопорный палец | 4 |
| 22 | 8109004 | Защитный кожух | 1 |
| 23 | J271030 | Болт с шайбой | 3 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4693310 | Кронштейн | 1 |
| 26 | J281030 | Болт с шайбой | 5 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 3092335 | Крышка | 2 |
| 29 | 3092334 | Крышка | 4 |
| 30 | J271020 | Болт с шайбой | 24 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
