Питатель трубопроводы — HITACHI ZR950JC

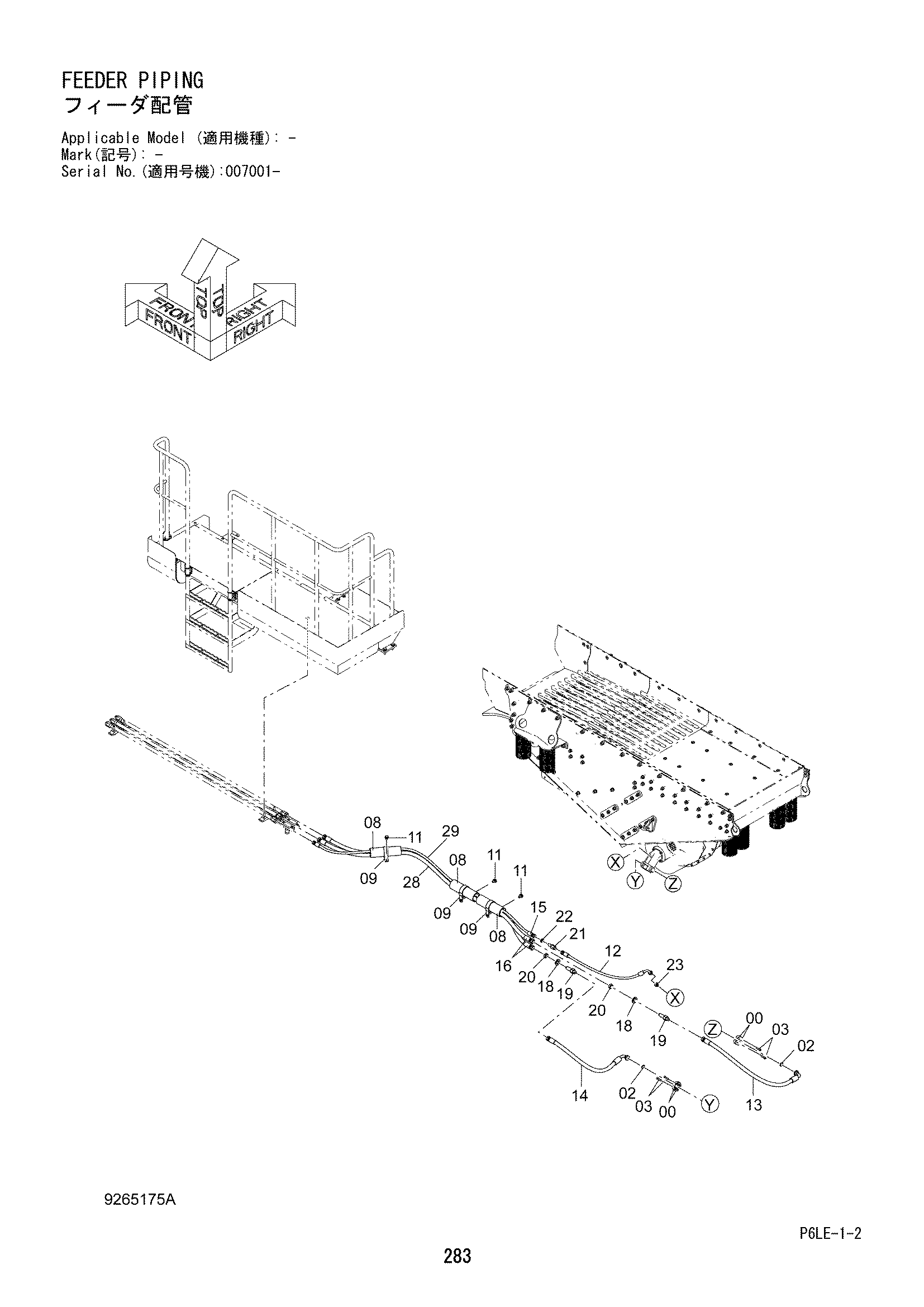

Заводская схема «Питатель трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4510177 | Разъёмный фланец | 4 |
| 02 | 4510167 | Уплотнительное кольцо | 2 |
| 03 | J780830 | Болт с внутренним шестигранником | 8 |
| 08 | 4219918 | Резиновая втулка | 3 |
| 09 | 4193816 | Зажим | 5 |
| 09 | 4193816 | Зажим | 3 |
| 11 | J271020 | Болт с шайбой | 5 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 11 | J271020 | Болт с шайбой | 3 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4664122 | Шланг | 1 |
| 13 | 4664133 | Шланг | 1 |
| 14 | 4664150 | Шланг | 1 |
| 15 | 4664183 замена: 4677294 | Шланг | 1 |
| 15 | 4677294 | Шланг | 1 |
| 16 | 4304417 замена: 4677368 | Шланг | 2 |
| 16 | 4677368 | Шланг | 2 |
| 18 | 4360019 | Шайба | 2 |
| 19 | 4325174 | Адаптер | 2 |
| 20 | 4325642 | Гайка | 2 |
| 21 | 4337116 | Адаптер | 1 |
| 22 | 4202531 | Гайка | 1 |
| 23 | 4671850 | Разъём | 1 |
| 28 | 4327294 | Защитный кожух | 2 |
| 29 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
