Напорные трубопроводы — HITACHI ZR950JC

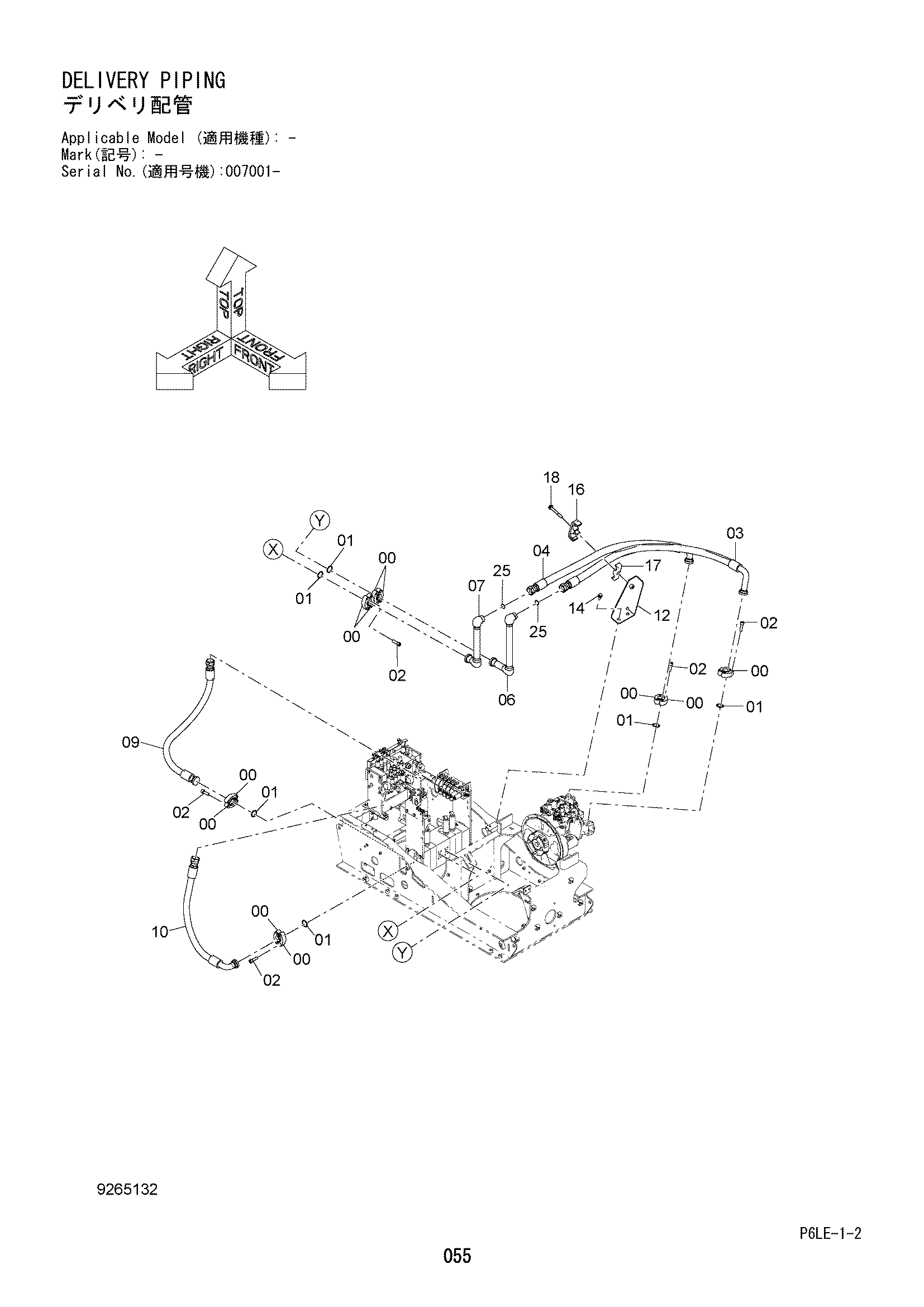

Заводская схема «Напорные трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 12 |
| 01 | 966993 | Уплотнительное кольцо | 6 |
| 02 | J781240 | Болт с внутренним шестигранником | 24 |
| 03 | 4656663 | Шланг | 1 |
| 04 | 4656661 | Шланг | 1 |
| 06 | 8105561 | Трубка | 1 |
| 07 | 8105560 | Трубка | 1 |
| 09 | 4656660 | Шланг | 1 |
| 10 | 4656659 | Шланг | 1 |
| 12 | 8105559 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8061722 | Хомут | 1 |
| 17 | 3089340 | Резиновая прокладка | 1 |
| 18 | J271290 | Болт с шайбой | 1 |
| 18A | J901290 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 25 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
