Боковой конвейер (2-3) — HITACHI ZR950JC

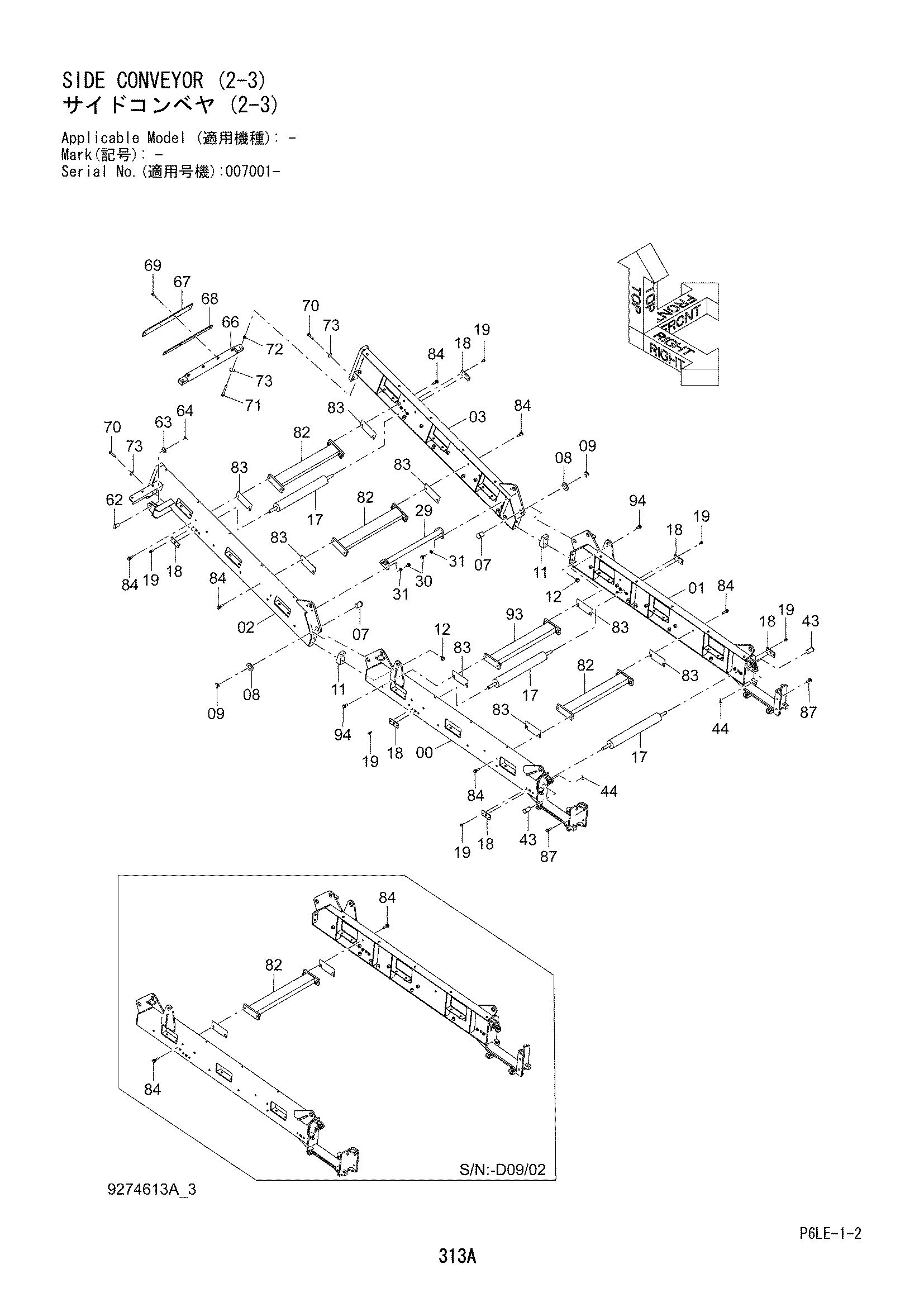

Заводская схема «Боковой конвейер (2-3)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025334 | Рама боковой (левый) | 1 |
| 01 | 6025335 | Рама боковой (правый) | 1 |
| 02 | 6025336 | Рама боковой (левый) | 1 |
| 03 | 6025337 | Рама боковой (левый) | 1 |
| 07 | 4666702 | Палец | 2 |
| 08 | A590130 | Плоская шайба | 2 |
| 09 | A765050 | Шплинт | 2 |
| 11 | 4666701 | Проставка | 2 |
| 12 | J271220 замена: J271230 | Болт с шайбой | 4 |
| 12A | J901220 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 17 | 4666697 | Ролик | 3 |
| 18 | 4407316 | Пластина | 6 |
| 19 | J260820 | Болт с шайбой | 12 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 29 | 9767482 | Направляющая | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J222010 | Шайба | 4 |
| 43 | 4663576 | Палец | 2 |
| 44 | A765040 | Шплинт | 2 |
| 62 | 4407083 | Палец | 1 |
| 63 | A590120 | Плоская шайба | 1 |
| 64 | A764040 | Шплинт | 1 |
| 66 | 8073577 | Держатель | 1 |
| 67 | 4407129 | Скрапер | 1 |
| 68 | 4407128 | Пластина | 1 |
| 69 | J260830 | Болт с шайбой | 4 |
| 69A | J900830 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 70 | J921040 | Болт | 2 |
| 71 | M261000 | Болт | 2 |
| 72 | J950010 | Гайка | 2 |
| 73 | J217083 | Шайба | 4 |
| 82 | 8109528 | Опора | 4 |
| 82 | 8109528 | Опора | 3 |
| 83 | 4407296 | Регулировочная шайба 1.0mm | 8 |
| 84 | J271040 замена: J271040 | Болт с шайбой | 16 |
| 84A | J901040 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 84 | J271040 | Болт с шайбой | 12 |
| 84A | J901040 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 87 | J271035 | Болт с шайбой | 4 |
| 87A | J901035 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 93 | 9769558 | Опора | 1 |
| 94 | J271030 | Болт с шайбой | 4 |
| 94A | J901030 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
