Блок клапанов — HITACHI ZR950JC

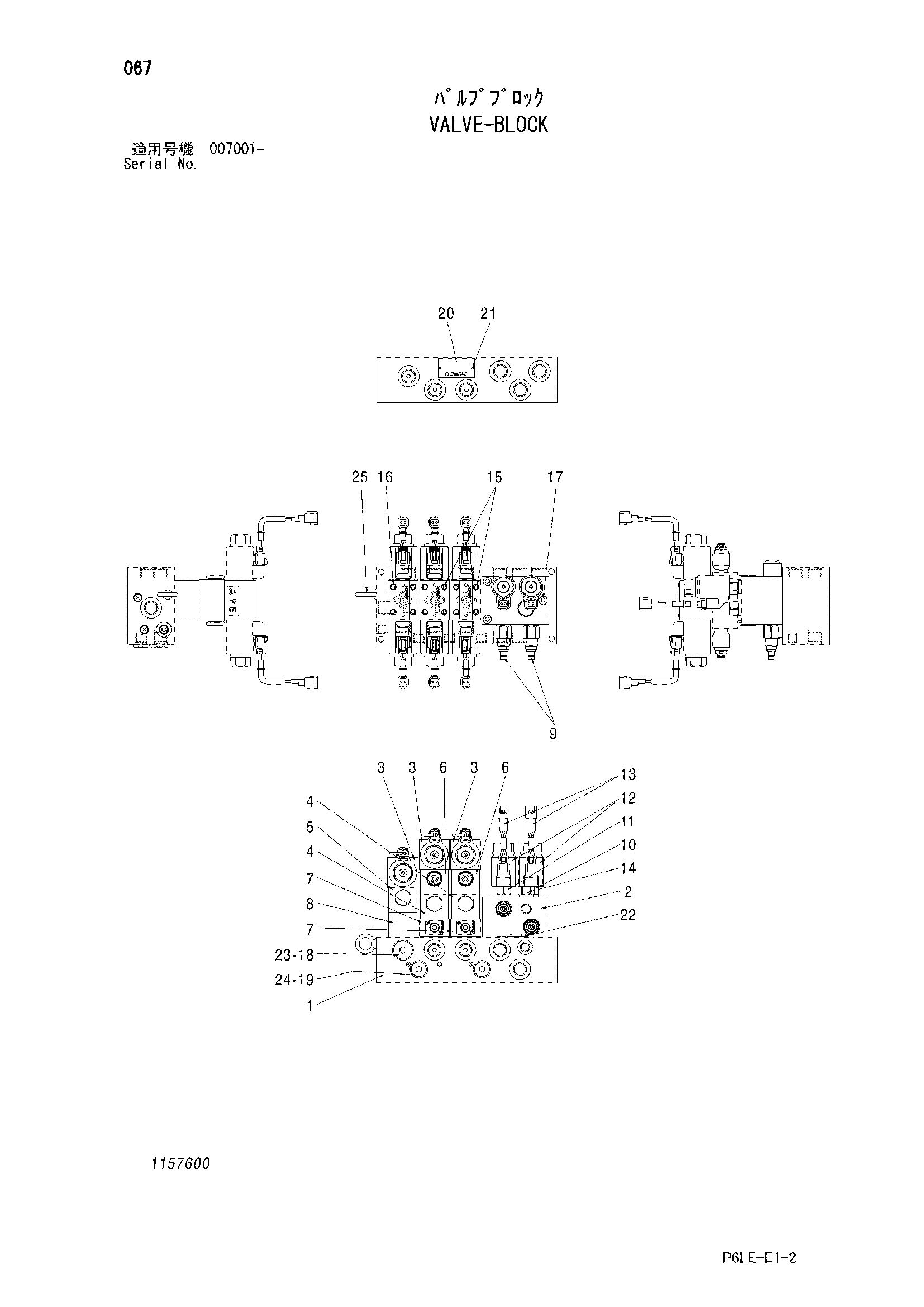

Заводская схема «Блок клапанов» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4652560 | Блок клапанов | 1 | |
| 1 | 1157601 | Коллектор | 1 |
| 2 | 1157602 | Корпус | 1 |
| 3 | 4681491 | Электромагнитный клапан | 3 |
| 4 | 4681492 | Обратный клапан | 2 |
| 5 | 4678975 | Обратный клапан | 1 |
| 6 | 4678976 | Предохранительный клапан | 2 |
| 7 | 4678977 | Клапан замедленного возврата | 2 |
| 8 | 4678978 | Обратный клапан | 1 |
| 9 | 1157603 | Предохранительный клапан | 2 |
| 10 | 1157604 | Электромагнитный клапан | 1 |
| 11 | 1157605 | Электромагнитный клапан | 1 |
| 12 | 1157606 | Коил | 2 |
| 13 | 1157607 | Жгут проводов | 2 |
| 14 | 1157608 | Обратный клапан | 1 |
| 15 | 1157609 | Болт с внутренним шестигранником | 8 |
| 16 | 1157610 | Болт с внутренним шестигранником | 4 |
| 17 | 1157611 | Болт с внутренним шестигранником | 3 |
| 18 | 1157612 | Пробка | 1 |
| 19 | 1157613 | Пробка | 2 |
| 22 | 4506418 | Уплотнительное кольцо | 3 |
| 23 | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4509180 | Уплотнительное кольцо | 2 |
| 25 | 0961601 | Болт проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
