Электрооборудование (1) — HITACHI ZR950JC

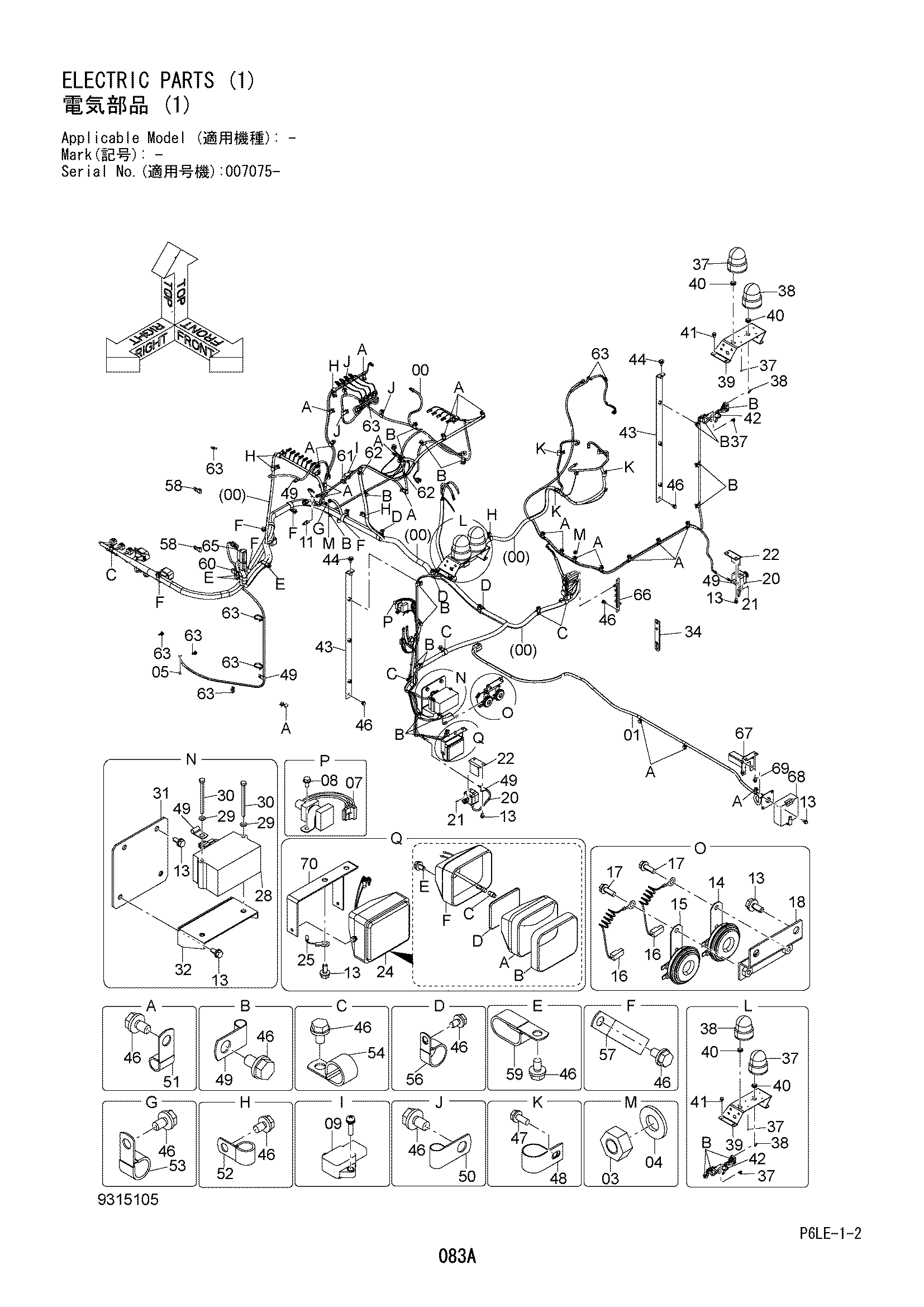

Заводская схема «Электрооборудование (1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0005595 | Жгут проводов | 1 |
| 01 | 2057764 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | J260816 | Болт с шайбой | 1 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4452158 | Реле | 1 |
| 08 | J260816 | Болт с шайбой | 2 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4651944 | Датчик давления | 1 |
| 10 | J450520 | Винт с шайбой | 2 |
| 11 | 4651943 | Датчик термостатический | 1 |
| 13 | J271025 | Болт с шайбой | 16 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4638165 | Звуковой сигнал | 1 |
| 15 | 4638167 | Звуковой сигнал | 1 |
| 16 | 4254603 | Жгут проводов | 2 |
| 17 | J260825 | Болт с шайбой | 2 |
| 17A | J900825 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 8096561 | Кронштейн | 1 |
| 20 | 4660165 | Выключатель | 2 |
| 21 | J450412 | Винт с шайбой | 4 |
| 22 | 4447460 | Кронштейн | 2 |
| 24 | 4274478 | Фара | 1 |
| 24A | 4285646 | Рассеиватель | 1 |
| 24B | 4285647 | Обод | 1 |
| 24C | 4285648 | Лампа | 1 |
| 24D | 4288342 | Прокладка | 1 |
| 24E | J900616 | Болт | 2 |
| 25 | 4345263 | Жгут проводов | 1 |
| 28 | 4283028 | Сигнализация | 1 |
| 29 | A590108 | Плоская шайба | 2 |
| 30 | J900800 | Болт | 2 |
| 31 | 9766348 | Пластина | 1 |
| 32 | 8074688 | Кронштейн | 1 |
| 34 | 4705396 | Крюк | 1 |
| 37 | 4460269 | Фонарь воркинг | 2 |
| 37A | 4614254 | Крышка | 1 |
| 37B | 4619772 | Лампа | 1 |
| 38 | 4429413 | Фонарь воркинг | 2 |
| 38A | 4650346 | Крышка | 1 |
| 38B | 4619772 | Лампа | 1 |
| 39 | 8109005 | Кронштейн | 2 |
| 40 | 94-2816 | Резиновая втулка | 4 |
| 41 | J271025 | Болт с шайбой | 8 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4159363 | Резиновая втулка | 2 |
| 43 | 8105645 | Кронштейн | 2 |
| 44 | J281030 | Болт с шайбой | 2 |
| 44A | J901030 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 46 | J271020 | Болт с шайбой | 71 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J260616 | Болт с шайбой | 3 |
| 47A | J900616 | Болт | 1 |
| 47B | A590106 | Плоская шайба | 1 |
| 48 | 4450494 | Зажим | 3 |
| 49 | 4190261 | Зажим | 24 |
| 50 | 4190272 | Зажим | 3 |
| 51 | 4190275 | Зажим | 23 |
| 52 | 4190273 | Зажим | 5 |
| 53 | 4190277 | Зажим | 1 |
| 54 | 4190263 | Зажим | 6 |
| 56 | 4190264 | Зажим | 3 |
| 57 | 4190291 | Зажим | 5 |
| 58 | 4192018 | Зажим | 2 |
| 59 | 4192034 | Зажим | 2 |
| 60 | 4252877 | Зажим | 1 |
| 61 | 4449250 | Зажим | 1 |
| 62 | 4254600 | Зажим | 2 |
| 63 | 4055312 | Ленточный зажим | 10 |
| 64 | 4418301 | Кронштейн | 1 |
| 65 | 4257159 | Кронштейн | 1 |
| 66 | 3106886 | Кронштейн | 1 |
| 67 | 8122618 | Крышка | 1 |
| 68 | 8122620 | Короб разъём | 1 |
| 69 | J281025 | Болт с шайбой | 2 |
| 69A | J901025 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 70 | 9773063 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
