Гидромотор блок — HITACHI ZR950JC

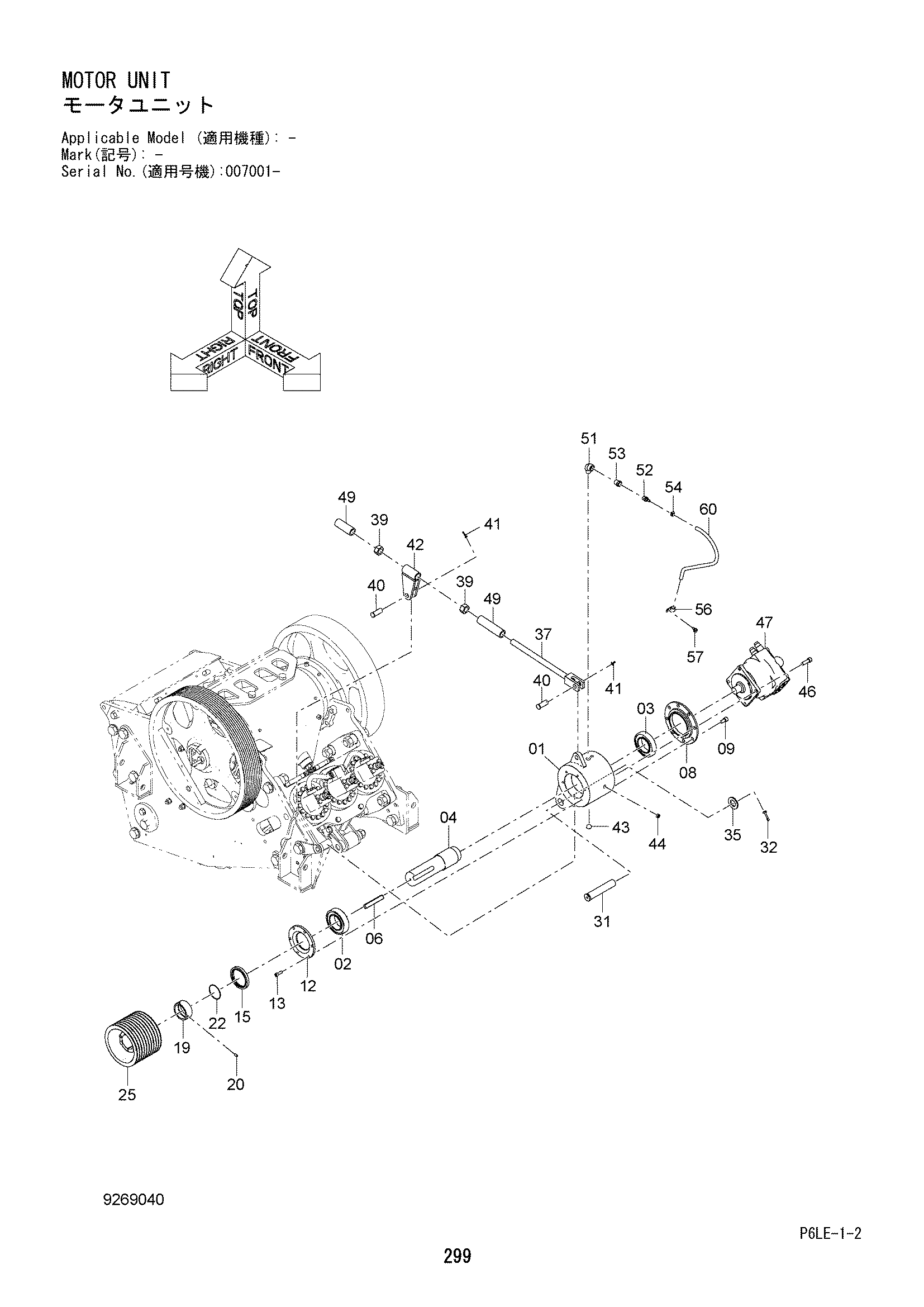

Заводская схема «Гидромотор блок» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7051369 | Корпус | 1 |
| 02 | 950387 | Подшипник. спх.рол. | 1 |
| 03 | 954804 | Шариковый подшипник | 1 |
| 04 | 2053637 | Вал | 1 |
| 06 | 94-2372 | Шпонка | 1 |
| 08 | 3108711 | Корпус | 1 |
| 09 | J781630 | Болт с внутренним шестигранником | 4 |
| 12 | 3108710 | Корпус | 1 |
| 13 | J781235 | Болт с внутренним шестигранником | 6 |
| 15 | 934597 | Масляное уплотнение | 1 |
| 19 | 4659361 | Проставка | 1 |
| 20 | 4321059 | Установочный винт | 3 |
| 22 | A810085 | Уплотнительное кольцо | 1 |
| 25 | 4658310 | Шкив V | 1 |
| 31 | 4656983 | Палец | 1 |
| 32 | A768063 | Шплинт | 1 |
| 35 | A590139 | Плоская шайба | 1 |
| 37 | 8106583 | Болт | 1 |
| 39 | J951030 | Гайка | 2 |
| 40 | 4345026 | Палец | 2 |
| 41 | A765040 | Шплинт | 2 |
| 42 | 9766922 | Кронштейн | 1 |
| 43 | 94-2014 | Пробка | 1 |
| 44 | 94-2013 | Пробка | 1 |
| 46 | J781650 | Болт с внутренним шестигранником | 4 |
| 47 | 4653078 | Гидромотор | 1 |
| 49 | 4084123 | Резиновый шланг | 2 |
| 51 | 94-0633 | Угловой штуцер | 1 |
| 52 | 4077357 | Соединение шланг | 1 |
| 53 | 94-1603 | Переходник | 1 |
| 54 | 4514700 | Зажим шланг | 1 |
| 56 | 4190273 | Зажим | 1 |
| 57 | J271020 | Болт с шайбой | 1 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 60 | 4663788 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
