Пулл выключатель — HITACHI ZR950JC

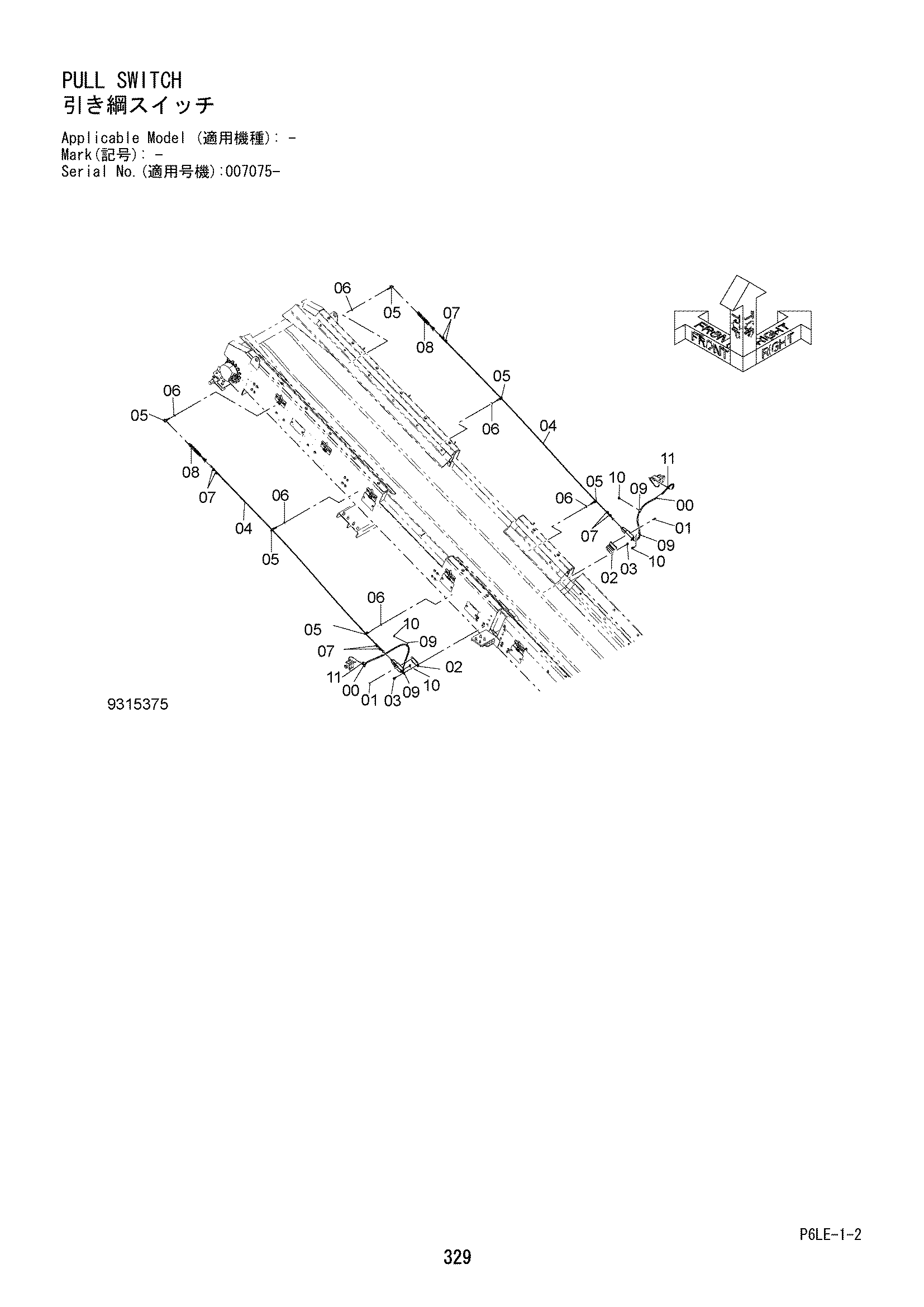

Заводская схема «Пулл выключатель» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4714371 | Выключатель пулл | 2 |
| 01 | J780545 | Болт с внутренним шестигранником | 8 |
| 02 | 4714296 | Кронштейн | 2 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4714237 | Канат провод | 2 |
| 05 | 4631036 | Болт проушина | 6 |
| 06 | J950010 | Гайка | 6 |
| 07 | 4601502 | Зажим провод | 8 |
| 08 | 4336798 | Турнбуккле | 2 |
| 09 | 4190261 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
